机床夹具示教陈列柜

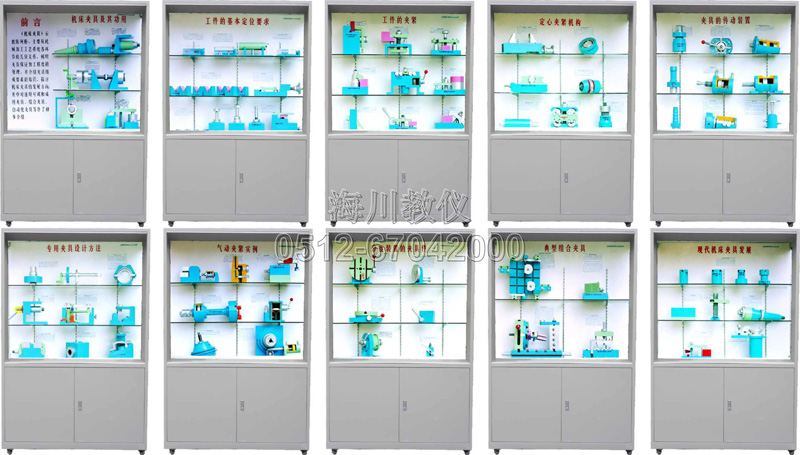

　　概述：本陈列柜，按国家机械工业部蔡光耀、薛源顺，李庆寿等编教材教学大纲设计一套《机床夹具》陈列柜，主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨

88c4eae6be701fd81557fccb72272d84

　　概述：本陈列柜，按国家机械工业部蔡光耀、薛源顺，李庆寿等编教材教学大纲设计一套《机床夹具》陈列柜，主要从机械加工工艺系统各环节的几何关系，阐明夹具保证加工精度的原理，并介绍夹具组成要素的知识，探讨机床夹具发展方向。其中对通用可调和成组夹具、组合夹具、自动化夹具等作了初步介绍。

　　一、规格参数：

　　(1) 柜内模型采用：透明有机玻璃、工程塑料精工制作而成。文字注释，全部采用激光喷绘写真，经压塑机整张平铺而成，而不采用不干胶粘贴。清晰耐久，使用年限长。

　　(2)柜内板面为铝塑夹层板。

　　(3)陈列柜外形尺寸：1200mm宽×450mm厚×1800mm高。

　　(4)柜体材质：有钢柜和铝合金+板材两种柜体可选。

　　二、各柜内容如下：

序号和名称	陈列柜内模型内容
第一柜机床夹具及其功用	车具的工作原理、钻模的工作原埋、铣床夹具的工作原螺、液压铣键槽夹具、弹簧心轴、车床,改拉床的夹具
第二柜工件的基本定位要求	平面几何体的六点定位、轴类几何体的六点定位，盘类几何体的六点定位、轴类工件定位时支，承点的布置、支承板(5件)、可调支承 (3件)、辅助支承、v形块的结构形式(4件)。v形块的应用
第三柜工件的夹紧	双向夹紧工件的压板机构、自夹结构、斜楔组合夹紧机构。螺旋夹紧机构、钩形手转位压板。万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构
第四柜定心夹紧机构	虑钳式定心夹紧机构(a)、虎钳式定心夹紧结构、斜楔一滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴(a)、弹簧夹头和心铀(b)、v形弹性盘定心机构(a)v形弹性盘定心机构 (b)
第五柜夹具的传动装置	固定式双作用活塞式气瓢(a)、固定式双柞用活塞式气缸 (b)，车床用固定式气缸、气动用管接头(a)、气动用管接头 (b)、气动用管接头 (c)、手动转阀。导气接头的结构、脚踏式气阀。
第六柜专用夹具的设计方法	主轴连接式车具(a)、主轴连接式车具(b)、固定式钻模、翻转式钻模，双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、钻床夹具的装配
第七柜气动夹紧实例	气动夹紧装置、调速器、气动卡盘的传动装置。活塞式分离传动部件。固定在床头箱前端上的气动夹具、单向作用薄膜气缸。活塞式组合气缸
第八柜分度装置的夹具件	立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构(a)、分度对定机构的手动操纵机构(b)。分度对定机构的手动操纵机构(c)、使用钻床夹具加工均布小孔
第九柜典型组合夹具	模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具。钻床半自动化夹具
第十柜现代机床夹具发展	按零件相似归组（4件）通用可调钻模、成组车床夹具、快速调整机构（A）快速调整机构（B）斜楔夹紧机构
