一、概述 车工工艺学陈列柜车削加工就是在车床利用工作旋转从工件上切除去多余金属材料的加工方法叫车削。车削加工范围很广，就基本内容来说,可以车外圆、端面、车 槽、钻中心孔、车内圆、铰孔、圆锥面、特
一、概述
车工工艺学陈列柜车削加工就是在车床利用工作旋转从工件上切除去多余金属材料的加工方法叫车削。车削加工范围很广，就基本内容来说,可以车外圆、端面、车 槽、钻中心孔、车内圆、铰孔、圆锥面、特形面、滚花、绕弹簧及各种螺纹等。车工工艺学陈列柜都具有共同的特点，带有旋转表面，如果装上其它附件和夹具，可 以进行，镗削、磨削、研磨、抛光及加工各种复杂零件。总之，车工工艺学陈列柜在机械上用得非常谱遍占有十分重要的地位。
二、性能规格特点
(1) 陈列柜中的每个模型都配备了指示灯和创新原理分析及设计过程文字说明。
(2)柜内板面配备了铝塑夹层板，柜内大标牌采用中英文对照。
(3)陈列柜外形尺寸：1200mm宽×450mm厚×1800mm高。
(4)柜体材质：有钢柜和铝合金+板材两种柜体可选。

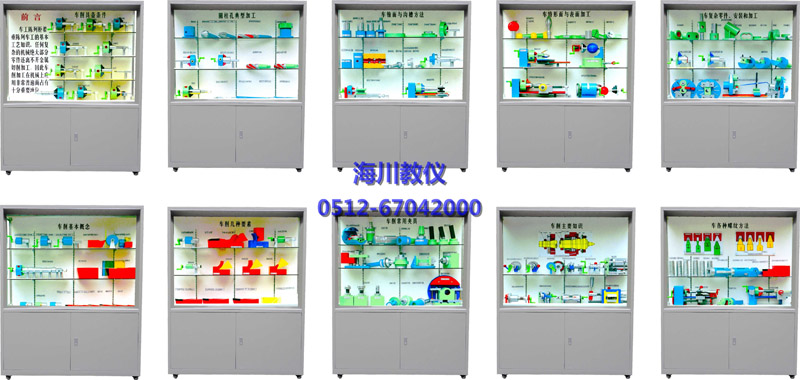

三、各柜内容如下：
| 序号和名称 | 陈列柜内模型内容 |
| 第一柜 车削具备条件 | 车外圆、车端面、切断和车槽、钻中心孔、车孔、铰孔、车螺纹、车圆锥面、车成形面、滚花、盘绕弹簧 |
| 第二柜 车削基本概念 | 工件上的三个表面（车外圆、车孔、车端面）、常用车刀的用途、切削平面和基面（横车）、切削平面和基面（纵车）、车刀角度的标注、刃倾角的作用（3种）、 车刀的组成、常用车刀、外面车刀（90°车刀）切断刀、内孔车刀、端面车刀（45°）圆头刀、螺纹车刀 |
| 第三柜 圆柱孔典型加工 | 轴承套、圆锥形锪钻（60°锪钻、120°锪钻）、车孔刀（a通孔车刀、b育孔车刀）、扩孔钻（2件）、麻花钻的组成部分、车孔刀杆（三种）、前排屑车通孔刀 |
| 第四柜 车锥面与沟槽方法 | （a外圆槽、b45°槽、c外圆
端面槽、d圆弧槽）、平面槽（T形槽、燕尾槽、平面直槽）、内槽（内T形槽和退刀槽、较长的内槽、阀中的内槽） 常见带有圆锥面的零件、转动小滑板车外圆锥、偏移尾座车圆堆的方法、靠模的结构、车平面槽刀的形状 |
| 第五柜 车特形面和表面加工 | 成形面零件（圆球面、三球手柄、手柄）、成形刀的种类（普通成形刀、棱形成形刀、圆形成形刀）、靠板仿形、蜗杆蜗轮车圆弧工具、刀架仿形装置的结构原理、旋风切削法加工带柄圆球 |
| 第六柜 车各种螺纹方法 | 螺纹牙型的分类、弹形刀杆螺纹车刀、硬质合金三角形螺纹车刀、自动退刀装置、车床套螺纹工具、车床攻螺纹工具、带卷屑槽的梯形螺纹精车刀、低速车削梯形螺纹时的进给方法、车螺纹时的传动示意、可调节刀杆、高速直进法车梯形螺纹、梯形内螺纹车刀 |
| 第七柜 车复杂零件安装和加工 | 发杂零件的种类、在花盘上装夹连杆的方法、在花盘上加工十字轴内孔的方法、在角铁上装夹和找正轴承座的方法、角度工件的装夹方法、微型角铁、用专用夹具车偏心轴、车偏心凸轮的心轴 |
| 第八柜 车削几种要素 | 切削层横截面要素、车刀工作图、金属切削过程示意、切屑的类型、切屑的收缩、切削力及其分力、Fz力使刀杆弯曲、刀具的磨损形式、刃倾角减小刃口实际圆弧半径、保留面积 |

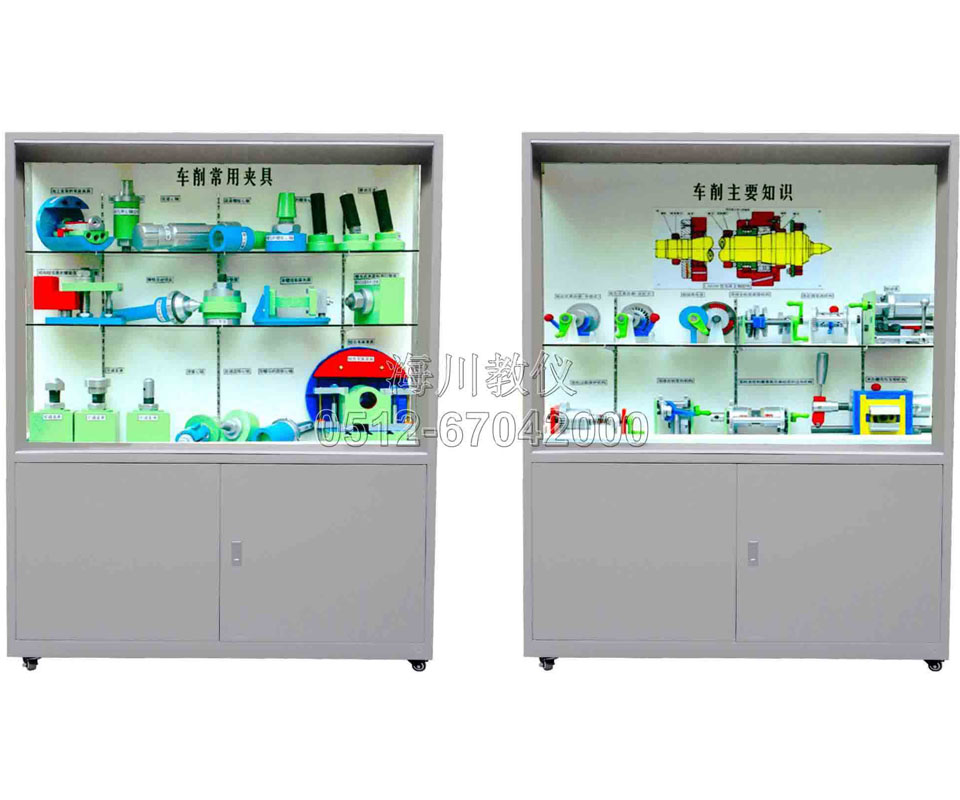

| 第九柜 车削常用夹具 | 加工支架的车床夹具、弹簧心轴、组合车床夹具、端面拔动顶尖、花键心轴、圆锥心轴（2件）、可调支承、圆柱孔用心轴定位、薄壁套的夹紧、结构较完善的螺旋压板夹紧装置、螺纹心轴（2件） |
| 第十柜 车床主要知识 | 啮合式离合器、啮合式离合器、超越离合器、变速机构（滑移齿轮变速机构）、变速机构（离合器变速机构）、变向机构（滑移齿轮变向机构）、变向机构（圆柱齿 轮和摩擦离合器组成的变向机构）、开合螺母机构、进给过载保护机构、制动器、CA6140型车床主轴部件 |
特别说明：
海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。
产品图片仅供参考，请以销售实物为准。
产品内容如有变动，恕不另行通知
