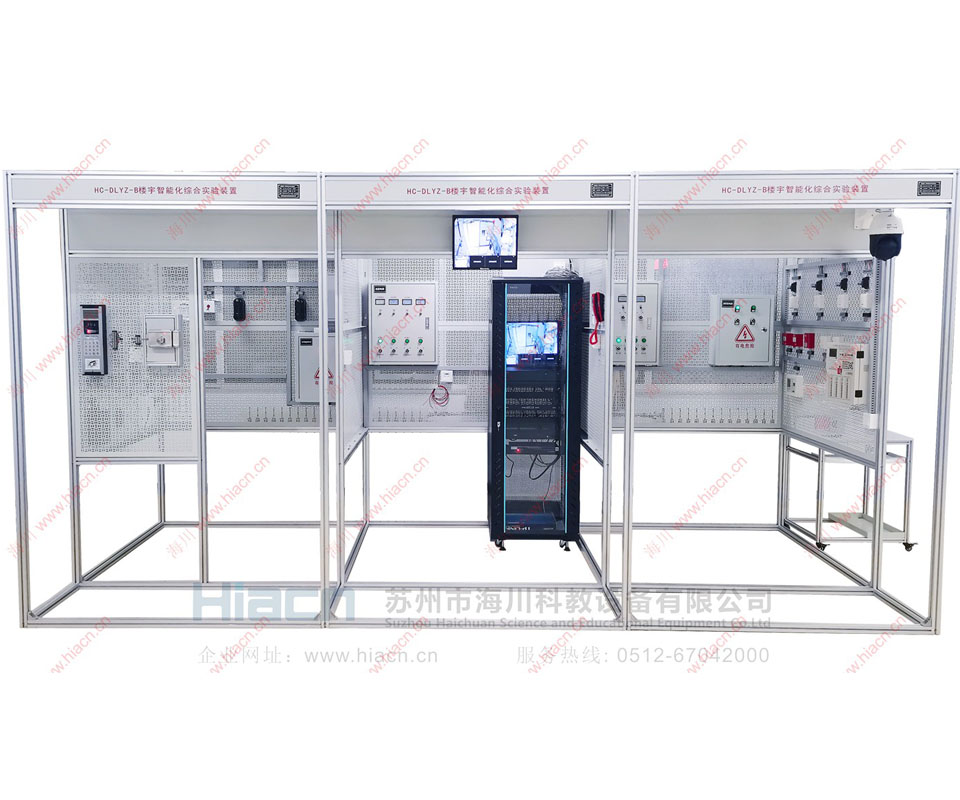

楼宇智能化综合实验装置

　　一、系统主要组成

　　实验系统采用智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、消防控制箱、照明与DDC控制箱。

　　智能大楼可实现消防、视频监控和综合布线系统的工程训练。

　　楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。

　　管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

　　在智能大楼、管理中心区域内，安装布置消防系统现场设备，消防系统配置有虚拟模拟消防泵、排烟风机、防火卷帘门。

　　在智能大楼、管理中心和楼道各区域内，安装典型监控器材(网络球机、网络半球、网络枪式摄像机、无线摄像机等)，实现主要出入口和关键区域视频监控，设有监视器。

　　在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。

　　二、能够完成的实验科目

　　1.可视对讲门禁系统安装、接线和调试项目

　　1)系统部件安装任务

　　单元门口主机、室外呼叫模块、室内可视对讲模块、门前铃模块和管理中心机等主要器件的选择、检测，并将上述器件安装到对应区域的合理位置。

　　2)系统接线任务

　　完成可视对讲门禁系统的线路铺设和连接。

　　3)系统调试任务

　　设置可视对讲门禁系统器件的相关参数，完成室外主机地址设置、室内分机地址设置、IC卡分配与注册、管理中心机设置等，实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。

　　2.安防系统安装、接线和调试项目

　　 家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测，并将上述器件安装到对应区域的合理位置。

　　 安防探测器和报警主机、视频监控系统之间的线路铺设和连接。

　　 安防探测器和报警器、视频监控之间联动的参数设置、联动编程。

　　3.消防联动系统安装、接线、调试、编程和运行项目

　　1)系统部件安装任务

　　智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　2)系统接线任务

　　完成消防联动系统的线路铺设和连接。

　　3)系统调试、编程和运行任务

　　通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动。

　　4.综合布线系统安装、布线、接线、调试、编程和运行项目

　　1)系统部件安装任务

　　RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　2)系统布线、接线任务

　　完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接(端接)。

　　3)系统调试、编程和运行任务

　　通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。

　　包含检修梯。

　　5.视频监控系统安装、接线和编程、调试项目

　　1)系统部件安装任务

　　网络高速球摄像机、网络彩色半球摄像机、网络枪式摄像机、网络无线摄像机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测，并将其安装到对应区域的合理位置。

　　2)系统接线任务

　　完成视频监控系统的线路铺设和连接。

　　3)系统编程、调试任务

　　通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像。

　　6.照明及DDC的接线、编程、调试和上位监控项目

　　1. 上位监控工程通讯连接、动画组态。

　　2. 认识和熟悉各种照明DDC监控系统器件

　　3. 各种器件对应墙体区域位置的安装

　　4. 掌握照明DDC监控系统的结构和原理

　　5. 照明DDC监控系统的接线、布线和调试

　　6. DDC编程软件软件的设计、编程、设置、事件计划安排与事故演习

　　7. 基于两层楼层的照明DDC监控系统结构项目设计

　　三、技术参数

　　1.输入电源：单相三线AC220V±10% 50Hz

　　2.工作环境：温度-10℃～40℃ 相对湿度≤85% (25℃) 海拔≤4000m

　　3.装置容量：≤1kVA

　　4.外形尺寸：约4660mm×2220mm×2300mm

　　5.安全保护：具有漏电压、漏电流保护，安全符合国家标准

　　7.监控软件组态、通讯和运行能力

　　8.智能建筑系统故障诊断与调试能力
