电气安装与维修实训考核装置

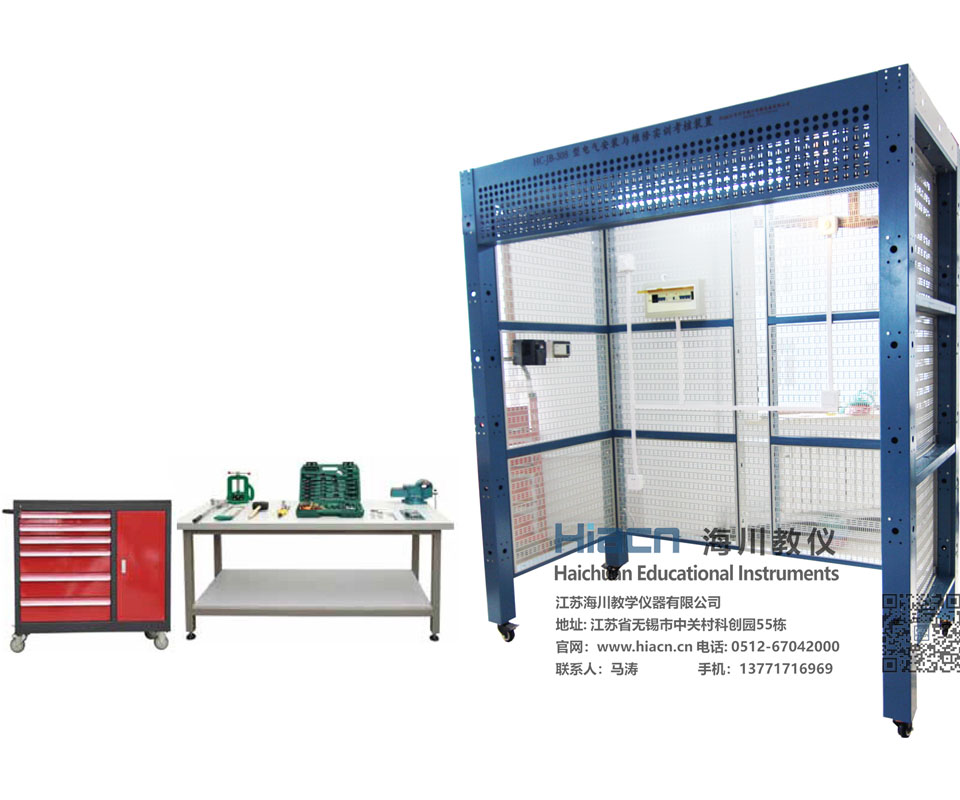

　　该设备采用钢制网孔板和专用型材组接而成，装有自锁式脚轮，方便移动和使用，表面喷塑，色彩稳重。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能感受到施工现场环境。横、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加宽加大度精心设计，带有穿管孔，引出导线可穿入明装底盒。同时，配套的PVC管，金属线管弯管器，可方便的对PVC管、金属线管进行任意角度的煨弯。可实现金属桥架、动力配电箱、照明配电箱的安装与接线调试等。

　　技术要求及主要参数：

　　1、工作电源：三相五线 供电 AC 380 V/220 V ±7.5% 50 Hz;

　　2、工作环境：用绝缘地板(或使用绝缘地毯);

　　3、实训装置主网孔板尺寸：长(mm)×宽(mm)=798×768

　　4、实训装置外形尺寸：见配置清单

　　5、实训装置材料：钢板。钢板厚度≥1.5mm;

　　6、最大功率消耗 ≤1.5KW

　　安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

　　7、设备结构要求：

　　2人实训组(单面)：长×宽×高=2810mm×1003mm×2410mm

　　配电箱部分、照明套件、电气控制箱、电机、传感器、线路器材、电工工具、其他

　　8、其他：配备可组成一个完整的设备的线缆、编程软件、气管、工具、电脑推车、物料等。

　　(1)本设备可考察的职业能力：

　　(2)机械构件的装配与调整能力;

　　(3)机电设备的安装与调试能力;

　　(4)电路安装能力;

　　(5)气动系统的安装与调试能力;

　　(6)机电一体化设备的控制程序的编写能力;

　　(7)自动控制系统的安装与调试能力。

　　(8)线路器材

　　(9)电工工具

　　(10)其他

　　9、实训项目

　　(1)电表箱的安装

　　(2)配电箱的安装

　　(3)日光灯的安装

　　(4)白炽灯的安装

　　(5)吸顶灯的安装

　　(6)节能灯的安装

　　(7)高压钠灯的安装

　　(8)PVC管的处理与布置

　　(9)PVC管的穿线

　　(10)开关与插座的安装

　　(11)分线盒的安装

　　(12)线路分配设计

　　(13)施工规范的学习与训练

　　(14)安全施工要求学习与训练

　　(15)两地控制一盏灯

　　(16)线槽布线施工训练

　　(17)隐蔽工程施工训练

　　(18)隔离开关的安装

　　(19)配电线路的接线实训

　　a金属桥架的组合与安装实训;

　　b塑料线槽的敷设实训;

　　c金属线管的敷设实训;

　　(20)电气控制箱的安装

　　(21)电气控制电路安装实训

　　a.三相异步电动机直接起动、停车的控制电路连接;

　　b.接触器联锁的三相交流异步电动机正、反转控制电路的连接;

　　c.按钮联锁的三相交流异步电动机正、反转控制电路的连接;

　　d.按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;

　　e.三相交流异步电动机Y-△(手动切换)启动控制电路的连接;

　　f.三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;

　　g.定子绕组串联电阻启动控制电路的连接;

　　h.三相交流异步电动机能耗制动控制电路的连接;

　　i.三相交流异步电动机反接制动控制电路的连接;

　　j.多台(3台及以下)电动机的顺序控制电路的连接

　　k.电动机的往返行程控制电路的连接;

　　l.直流电动机的正反转控制;

　　m.直流电机的调速实验;

　　n.普通车床控制电路的连接;

　　o.电动葫芦控制电路的连接;

　　p.三相交流异步电动机既能点动，又能连续转动的控制电路连接;

　　q.两地控制电路的连接;

　　r.按钮切换的双速电动机调速控制电路的连接;

　　s.时间继电器切换的双速电动机调速控制电路的连接;

　　t.离心开关配合的反接制动控制电路的连接;

　　(22)变频器面板功能参数设置和操作实训;

　　(23)变频器对电机点动控制、启停控制;

　　(24)电机转速多段控制;

　　(25)工频、变频切换控制;

　　(26)基于模拟量控制的电机开环调速;

　　(27)基于面板操作的电机开环调速;

　　(28)变频器的保护和报警功能实训;

　　(29)基于PLC的变频器开环调速;

　　(30)PLC控制电机顺序启动;

　　(31)PLC控制三相异步电动机Y-△启动电路;
