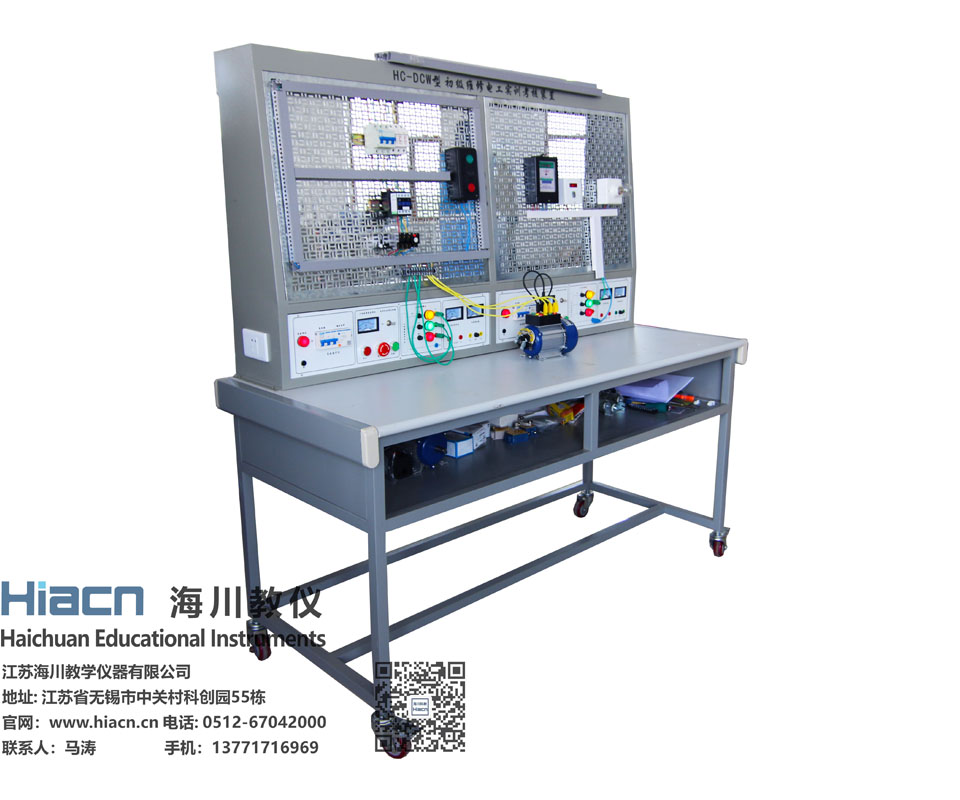

初级维修电工实训考核装置

　　一、 概述

　　初级维修电工实训考核装置,采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，电工实验室设备实训方便、布局合理、易于扩展升级，实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等，电工考核柜符合初级电工国家职业标准教、培、考的要求，电工实验室设备适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

　　二、技术性能

　　1.输入电压：三相四线制380V±10% 50Hz

　　2.工作环境：环境温度范围为-5～+40℃

　　3.装置容量：<1KVA

　　4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

　　5.外形尺寸：1500mm×700mm×1450mm

　　三、实训装置的基本配置及功能

　　初级维修电工实训考核装置主要由实训屏、实训挂箱、实训器材、实训桌等组成。

　　(一)实训屏

　　初级维修电工实训考核装置实训屏为铝木结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

　　1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。

　　2、推上三相漏电开关，三相电源向实训挂箱等供电， 450V电压表指示输出线电压。

　　3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

　　4、提供～220V插座2只，为外部设备提供工作电源。

　　5、直流稳压稳流电源：电压0-30V连续可调，输出电流2A，具有限流保护功能。

　　(二)实训挂箱及器材配备

　　1、YM-61维修电工挂箱(一)

　　2、YM-62维修电工挂箱(二)

　　3、YM-63维修电工挂箱(三)

　　4、YM-64维修电工挂箱(四)

　　5、YM-65维修电工挂箱(五)

　　7、三相鼠笼异步电动机 180W Y/△ 1台

　　(三)实训桌

　　电工实验室设备采用铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

　　四、实验项目

　　(一)电拖部分

　　1.三相电机直接启动控制

　　2.三相电机点动控制

　　3.三相电机自锁运行控制

　　4.带电流表的点动与连续运行控制

　　5.带电能表的两地控制

　　6.单向运行反接制动控制

　　7.时间继电器控制电动机Y/△降压起动控制

　　8.工作台自动往返行程开关控制

　　(二)室内照明配电

　　1.插座和一个开关控制一盏灯

　　2.日光灯线路的接线

　　3.声控开关控制白炽灯电路的接法

　　4.单相电度表直接接线电路

　　5.配电板的安装

　　6.两地控制一盏灯的接法
