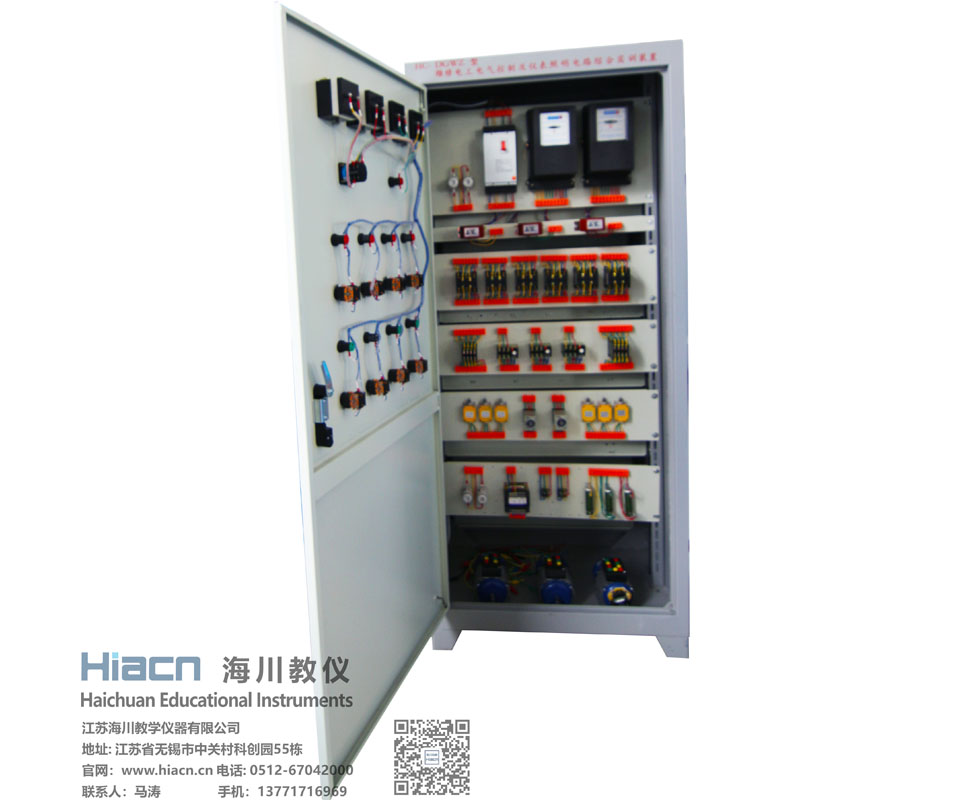

维修电工电气控制及仪表照明电路综合实训装置

　　该电工实训装置是按照劳动和社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初、中级电工培训考核的实际情况而设计的新一代集电工理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能，同时具备多种安全措施的最新设备。能完成初、中级电工考核鉴定中的电力拖动控制与照明电路的实操项目。能满足电工上岗培训、实践操作和考核鉴定的要求。是各中专、技校、职校以及劳动职业技能鉴定部门电工电拖实操培训和考核鉴定的理想教学设备。

　　一.产品特点

　　1、安全性能

　　装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证设备的安全。设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。

　　2、合理结构

　　设备以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。

　　3、美观外形

　　装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。

　　二、实验项目

　　实验一 触摸开关控制白炽灯电路

　　实验二 白炽灯控制电路

　　实验三 人体感应开关控制楼梯白炽灯电路

　　实验四 日光灯控制电路

　　实验五 单相电度表直接安装电路

　　实验六 单相电度表间接安装电路

　　实验七 单相电动机起动停止控制电路

　　实验八电流互感器与电流表配用接线图

　　实验九 电压表、电流表安装电路

　　实验十 三相四线有功电度表直接安装电路

　　实验十一 三相四线有功电度表间接安装电路

　　实验十二 三相四线无功电度表直接安装电路

　　实验十三 三相四线无功电度表间接安装电路

　　实验十四 万能转换开关和电压表测量三相电压接线电路

　　实验十五 异步电动机点动控制电路

　　实验十六 异步电动机自锁控制电路

　　实验十七 有过载保护自锁控制电路

　　实验十八 异步电动机单向点动起动控制电路

　　实验十九异步电动机两地控制电路

　　实验二十 异步电动机联锁正反转控制电路

　　实验二十一 正反转点动、起动控制电路

　　实验二十二 双重联锁正反转控制电路

　　实验二十三 自动往返控制电路

　　实验二十四 带有点动的自动往返控制电路

　　实验二十五 接触器控制星三角形控制电路

　　实验二十六时间继电器切换的Y/△启动控制电路

　　实验二十七串电阻降压起动控制电路

　　实验二十八异步电动机反接制动控制电路

　　实验二十九半波整流能耗制动控制线路

　　实验三十全波整流能耗制动控制线路

　　实验三十一九双速电动机的切换运行控制

　　实验三十二手动顺序起动控制

　　实验三十三自动顺序起动控制

　　实验三十四电动葫芦电气控制电路

　　三、技术参数

　　1、输入电源：AC380V±5%(三相五线) 50±1Hz

　　2、额定电流：5A

　　3、相对温度：-5℃～40℃ 相对湿度：<75%(25℃)

　　4、外形尺寸：750×550×1800mm 柜式双面

　　5、设备重量：200kg
