一机两库系统综合实训装置

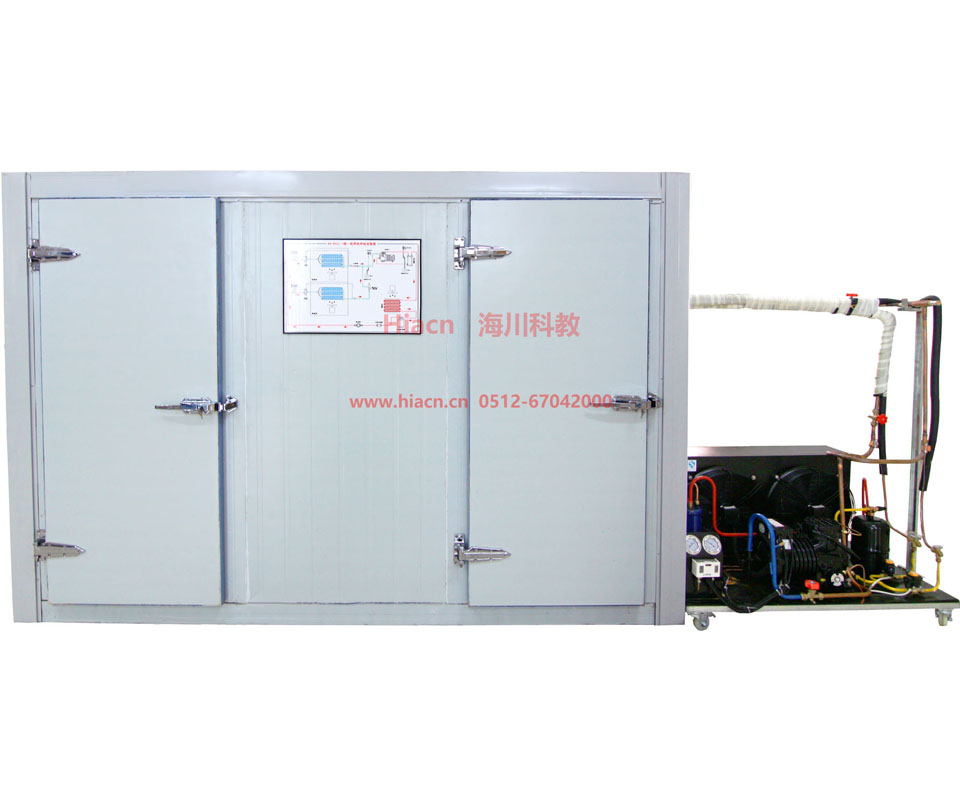

　　HC-DYLL-1型 一机两库系统综合实训装置

　　“HC-DYLL-1型 一机两库系统综合实训装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等课程的实训教学及中级、高级工的鉴定及考核。

　　一、技术性能

　　1、输入电源：三相四线(或三相五线)～380V±10% 50Hz

　　2、工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m

　　3、装置容量：<7kVA

　　4、制冷剂：R22

　　5、制冷量：5.3kW

　　6、重 量：300kg

　　7、外形尺寸(约)：4000 mm×1900 mm×2100mm

　　二、一机两库系统综合实训装置技术要求

　　(1) 输入电源：三相四线(或三相五线)～380V±10% 50Hz;装置容量：<7kVA;制冷剂：R22; 制冷量：5Kw; 外形参考尺寸：4000 mm×1900 mm×2100mm;

　　(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值;

　　(3) 指针式电压表：0～450V; 真空压力表：-0.1～1.5MPa; 真空压力表：-0.1～3.5MPa; 数显温度表：采用PT100传感器，测量范围-50～150℃;

　　(4) 一机两库电气控制考核板:要求面板上印有一机两库电气控制原理图，并设有相应测试点;

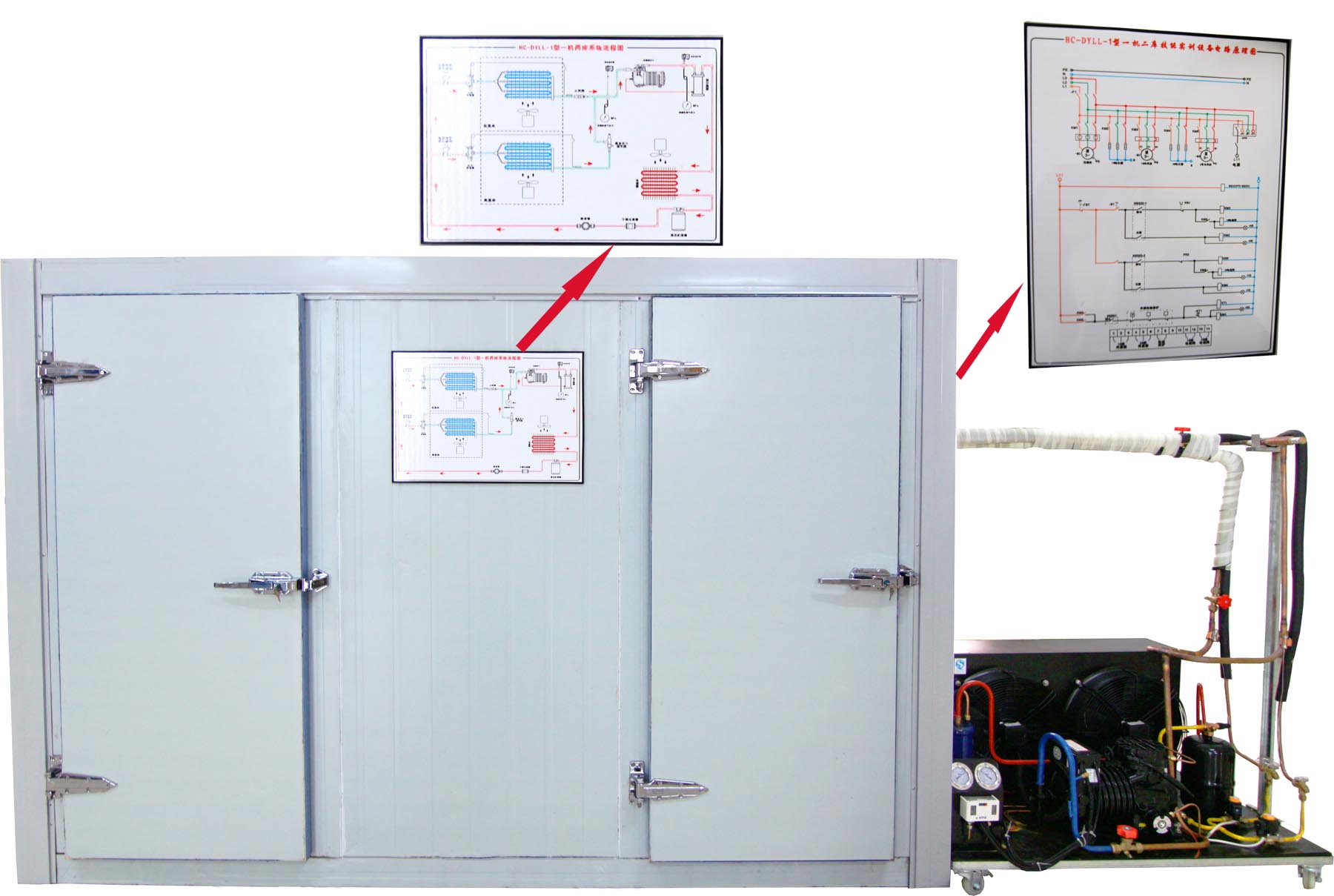

　　(5) 一机两库制冷系统流程板: 要求面板上印有真实的一机两库库制冷系统系统流程图，配有2只温度控制器(分别测量和控制高温库和低温库的温度)、1只冷库专用化霜定时器(用于低温库);

　　(6) 故障设置箱:要求内设24个钮子开关，并且接到相应测试点;

　　(7) 风冷制冷机组:包含5匹半封闭制冷压缩机、风冷冷凝器、油分离器、视液镜、储液器、干燥过滤器、2只供液电磁阀、2只热力膨胀阀、背压阀(蒸发压力调节阀)、止回阀(单相阀)、5只手阀等构成;

　　(8) 拼装式冷库:库体要求采用装配式冷库，库体尺寸为2800×1900×2100mm，中间隔开分为两个库，高温库(0℃以上)和中温库(-18℃以上)，设有滑动库门前后各1扇。内部装有吊顶式冷风机、化霜加热丝等，冷库外面留有出水口;

　　(9) 整个实训装置材料除桌面板(高密度板)全部采用铁质刚架结构，设有两个大抽屉,设有四个万向轮;

　　(10) 可完成的实训项目：一机两库系统的认识;一机两库电气控制系统的运行实训;一机两库制冷系统工况调试及保护技术;一机两库电气故障的设置和检测实训。

　　三、安装、培训要求：

　　该设备需要安装调试，现场培训该设备的使用方法，注意事项及如何保养。
