检测与转换传感器技术实训装置

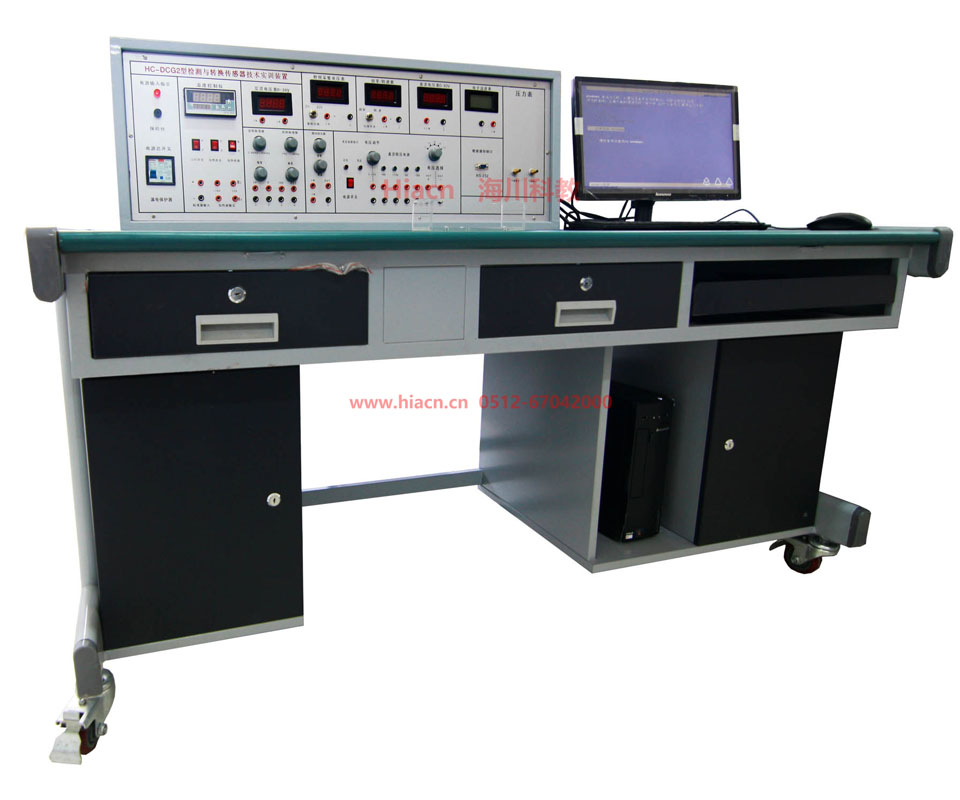

　　HC-DCG2型 检测与转换(传感器)技术实训装置(36种传感器)

　　概述:

　　HC-DCG2检测与转换(传感器)技术实训装置是最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。

　　技术参数：

　　1、输入电源：AC220V±5% 50±1Hz

　　2、额定电流：≤5A

　　3、直流电源：±5V ±15V

　　4、稳压系数：±1%

　　5、电压纹波：≤10mV

　　6、非线性误差：≤5%

　　7、测量精度：≤1%

　　8、功 耗：100VA

　　9、输出电流：1A

　　10、相对温度：-5℃～40℃

　　11、相对湿度：<85%(25℃)

　　12、实验台规格外形尺寸：1600×750×1100mm

　　主控台功能：

　　1、实验台提供四组直流稳压电源：±5V、±15V;±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

　　2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

　　3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可

　　调，最大输出电流：0.5A(有效值0.4KHz)。

　　4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直

　　流放大器。

　　5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

　　6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

　　7、温度表：0-150℃度，精度1%。

　　8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节参数自整定功能。

　　9、机械式压力表：0-40Kpa，精度2%。

　　10、手动气压源：0-40Kpa。

　　三源部分：

　　1、加热源：16V交流电源加热，温度控制范围0~150℃。

　　2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

　　3、振动源：振动频率1-30Hz(可调)，共振频率13Hz左右。

　　数据采集卡及处理软件：

　　数据采集工作12位AD转换、RS232、接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

　　传感器种类及技术指标：(参考值)

传感器特点：

　　1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

　　2、 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。

　　3、 传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

　　4、 本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。

　　5、 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

　　传感器实验内容如下： 带*实验为思考实验

传感器配置清单：
