微机、单片机综合实验开发系统

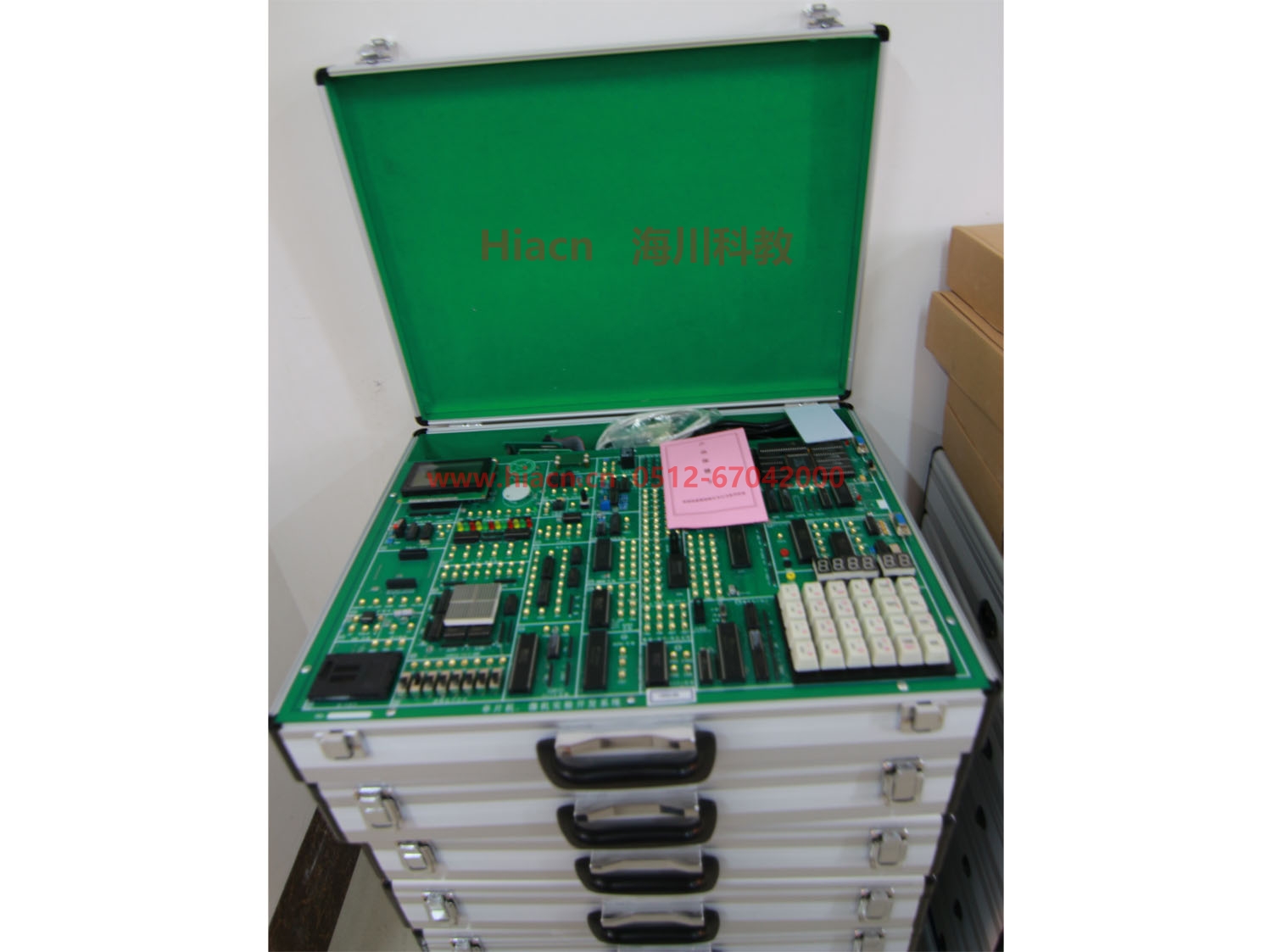

　　HCYM-51S型 微机、单片机综合实验开发系统

　　◆ 主板集成USB转串口芯片CH340T，驱动支持最新win7系统，只要1根usb线就可以实现供电、下载、通讯功能，尤其现在笔记本USB口较少，这种连接方式就能最大限度节省USB端口

　　◆ 8个LED，单片机最基础学习部分，如流水灯、跑马灯

　　◆ 1个大尺寸共阳数码管，学习数码管显示原理

　　◆ 8位共阴数码管，2个74hc573锁存，静态显示与动态扫描，分别控制段锁存和位锁存

　　◆ 红绿双色8x8点阵，3个hc595芯片驱动，点阵可以拔插，工业LED屏通常使用HC595做信号传输，这里着重学习这个芯片的控制与级联

　　◆ 串行信号转并行信号芯片74hc164，通过串口或者模拟串口信号输入，输出8位并口信号，多用于单片机本身端口不够使用的情况

　　◆ 反向器CD4069，可以做信号组合试验

　　◆ EEPROM存储器24c02，IIC总线接口，带有程序保护接口，样例配套单字节、多字节存储，开机次数记忆、上次使用状态记忆等程序

　　◆ DS1302时钟芯片，32768Hz时钟源晶振，三线总线接口，带有备用电源CR1220纽扣电池，样例配套可调时钟、电脑上位机在线更新时钟等程序

　　◆ MAX232串口电平转换，连接2路串口，DB9公口和母口，与板载usb转串口，可以形成3种串口外接方式，方便多种连线驳接

　　◆ RS485芯片，学习485硬件控制原理留有输入信号、控制信号和输出信号端口

　　◆ PCF8591芯片，8位数模/模数转换芯片，提供4路AD输入，和1路DA输出，4路输入接口通过2个电位器切换测试，可以分别通过电位器调节值0-VCC，端口独立，可自行外接，DA端口通过LED灯模拟显示，端口独立可外接，样例配套AD转换测试、DA转换测试、锯齿波输出等

　　◆ 喇叭，可播放音乐，替代有源蜂鸣器，样例中含有多种声音模拟，如警笛、救护车声、消防车声、电子琴等

　　◆ 2路步进电机接口，可以连接2个4相5线步进电机，通过ULN2003控制，样例提供定位旋转、正反转和综合控制等

　　◆ 2路直流电机接口，可以学习直流电机开关控制与调速原理

　　◆ 2路大功率继电器，240V/7A，市电专用接线端子，预留常开、常闭、公共接点，可以直接连接220V电器设备，样例提供模拟洗衣机电机控制原理等

　　◆ LCD1602标准插座，带独立的对比度调节电位器，即插即用，针对标准液晶，实现多种模式显示，如移动显示、滚动显示、光标显示、逐字输入等

　　◆ LCD12864液晶标准插座，带独立的对比度调节电位器，可以连接ST7920字库液晶、KS0108非字库液晶等多种标准接口液晶，可以直接插接我们公司配套的真彩屏，样例针对ST7920字库液晶编写，如写入用户自编图形或者字符，显示图片，菜单控制等

　　◆ 2路独立的18B20温度传感器接口，预留扩展插针，可以把2个连接在一起做单总线控制，也可以分开独立控制，自由度更高，样例可以实际应用，超温报警、上下限设置等

　　◆ 高精度热敏电阻，通过AD转换可以测量宽范围温度，学习NTC热敏电阻使用原理，样例提供测温程序

　　◆ 通用光敏电阻，通过AD转换可以测量光照变化，用于学习多种光控设备原理和技术

　　◆ 8个独立按键，人机接口输入部分重要模块，自由连接，不受硬件限值，按键部分有符合标识，上下左右，退格、回车等，可以自由配置，样例包括外部中断控制、加减控制、开关控制等

　　◆ 4x4标准矩阵键盘，带有中断信号输入，可以学习行列扫描、反转扫描、定时扫描、中断扫描，键盘标识齐全，按照标准计算器排列方式，样例提供密码锁、计算器等实用程序

　　◆ 火焰传感器，可以检测到火的存在与否，适合做消防

　　◆ 标准AT-ISP接口，选购标准AT下载器可以进行AT89s51、52、53等51芯片和Atmega8515等AVR芯片的在线下载和使用

　　◆ 可以拔插更换的晶振，为使用不同频率自行做出调整

　　◆ 51、AVR双复位电路，提供2种复位，单跳帽切换，可以扩展更多芯片的学习

　　◆ 可以外接5v外接电源

　　◆ 优质电源开关，电流大、寿命长

　　◆ 单片机IO口使用双排针连接，为端口共用试验提供极大的便利，有时候同一个端口需要供2个器件使用，单排针连接就不方便

　　◆ 单片机使用优质锁紧插座，方便更换芯片，使用寿命长，可以批量编程芯片

　　2路3.3v电压输出接口

　　-8位LED灯

　　-8位共阴数码管,2个74hc573控制

　　-单个共阳数码管

　　-双色点阵，3路74hc595控制

　　-可调音量喇叭

　　-双路继电器

　　-火焰传感器

　　-红外遥控器解码

　　-8个独立按键

　　-4x4矩阵键盘带中断

　　-2路直流电机驱动

　　-2路步进电机驱动

　　-4路ADC转换带输入

　　-1路DAC转换带输出

　　-光敏感应功能(光敏模块)

　　-温度检测功能(热敏模块)

　　-2路数字温度传感器18B20

　　-反相器功能cd4069

　　-串口转并口功能74hc164

　　-串口功能max232

　　-485接口传输功能

　　-非易失性存储功能24c02

　　-时钟芯片DS1302，带时钟电池

　　-1602液晶显示功能插座

　　-12864液晶显示功能插座

　　-保险丝防短路功能，保护电脑

　　-外接电源专用接口

　　-锁紧插座，方便更换芯片，实现批量烧写芯片功能

　　-可更换晶振，拔插式

　　-所有IO口外接预留插针

　　-ISP专用接口功能，可以扩展成AVR

　　-双复位功能，可以支持AVR扩展

　　-单线供电、下载、通信功能，ch340t虚拟串口

　　2路3.3v电压输出

　　软件

　　◆配套c程序，160个，每个有详细注释，并在配套的300多页的说明书中详细讲解，由浅入深逐步学习使用。光盘里有原理图，编译软件，下载软件

　　◆配套集成编译环境keil软件

　　◆配套专用的德飞莱 串口调试软件，并提供VB源码

　　◆配套串口测温程序，提供VB源码

　　◆ 数码管取模程序

　　◆芯片烧写软件与使用资料

　　◆配套芯片的文档资料

　　◆多种单片机实用的文档、程序、软件等

　　◆配套视频

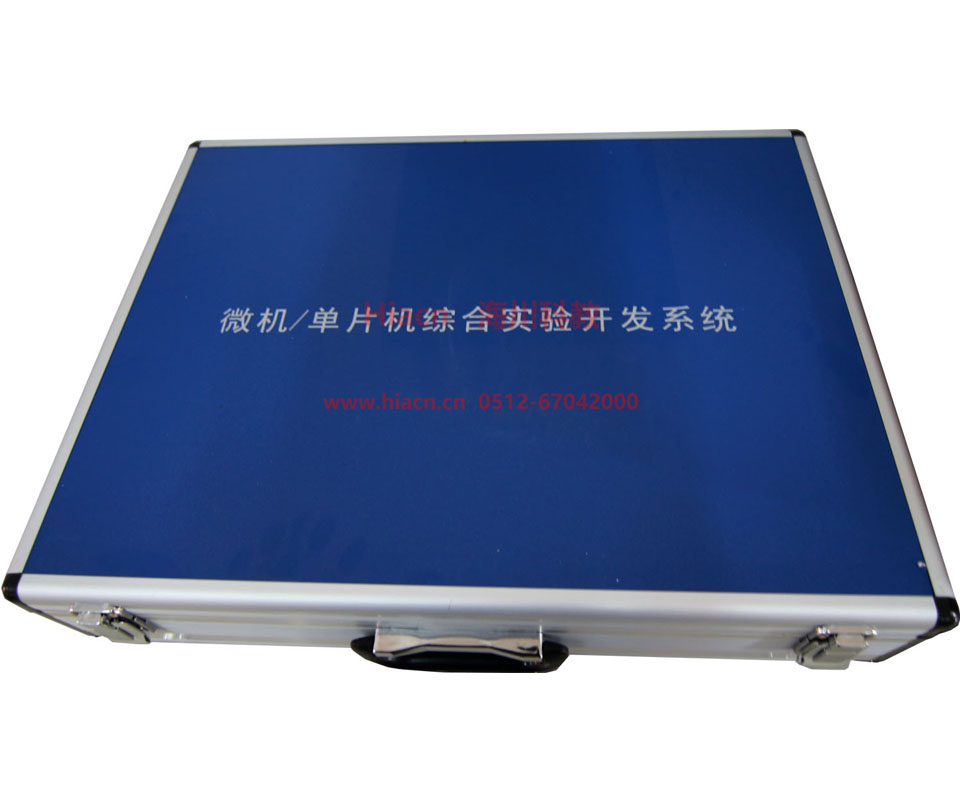

　　外型尺寸：480*380*140mm

　　服务指南：

　　1、产品报价：如果您需要微机、单片机综合实验开发系统的报价、图片等更详尽的微机、单片机综合实验开发系统资料，请您致电我们，将会给您提供周到的服务;

　　2、实训室建设方案：如果您需要微机、单片机综合实验开发系统的实训室建设方案或其它院校单位的微机、单片机综合实验开发系统建设经验，我们可以提供完成的相关资料及技术方案;

　　3、招投标：如果您需要我们提供微机、单片机综合实验开发系统的招投标方案，欢迎您联系我们;

　　4、其它：如果您还有关于微机、单片机综合实验开发系统的其它技术或商务问题，欢迎您随时咨询我们
