电饭煲维修实训装置

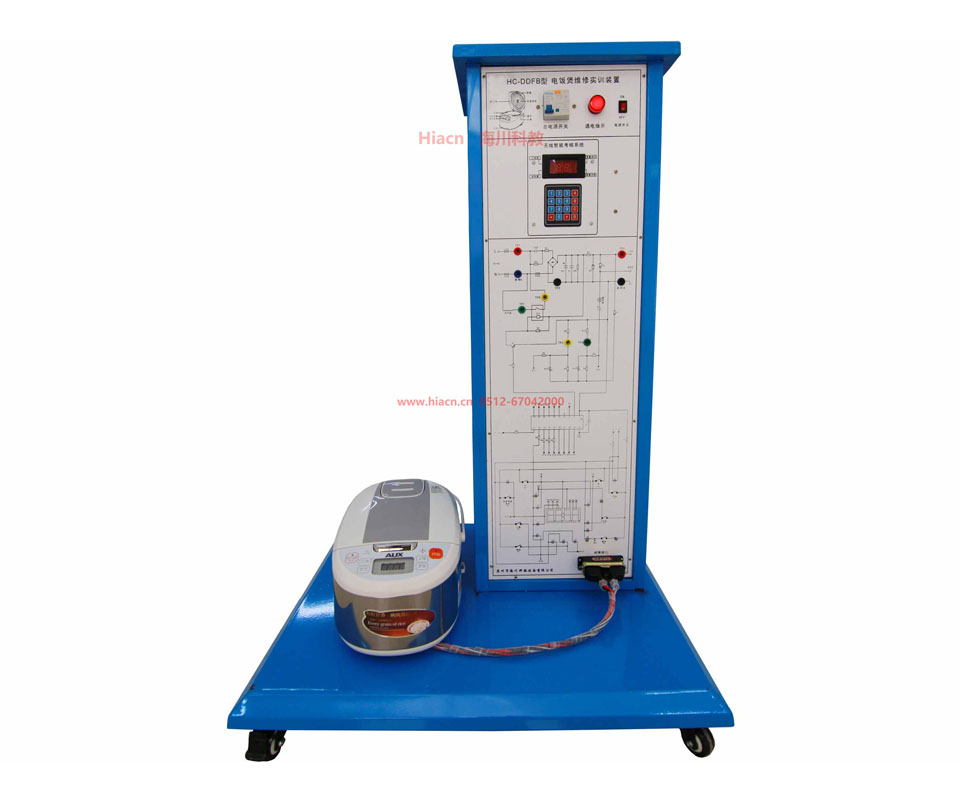

　　HC-DDFB型 电饭煲维修实训装置

　　一、系统特点

　　1.配套性 HC-DDFB型电饭煲维修实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

　　2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电饭煲故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训;并能进行考核及记录误排次数，对学生进行更公正的评定。

　　3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。

　　二、技术性能

　　1.输入电源：单相三线～220V±10% 50Hz

　　2.工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m

　　3.整机容量：<3kVA

　　4.安全保护：动作电流≤30mA、动作时间≤0.1s

　　5.外型尺寸： 650MM×500MM×1200MM

　　三、系统组成

　　本装置由电饭煲实物、电气控制板、无线实训考核系统和实训柜组成。

　　1.电饭煲实物：采用苏泊尔微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、 LCD 显示单元，配有加热实物，适用《电热电动器具原理与维修》课程的实训考核，且配有真实的电饭锅;

　　2.电气控制面板：苏泊尔微电脑控制电饭锅的电气控制系统，配有元件级电路原理图;

　　3.实训考核系统：无需交换机、网线等，通信稳定、便捷。主要由教师机、智能实训考核板(内置式)、智能实训考核系统软件组成，并配有智能答题器。答题器是由微处理器、存储器、通信模块组成。该系统可通过教师机进行故障设置，学生在实训台的电路上进行故障检测，考核系统可实现功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点误排次数,具有发卷功能，具有提交功能，具有个人登录密码设置功能,具有打印功能,具有答题次数限制功能。

　　4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。

　　四、实训内容

　　实训一 微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测

　　实训二 微电脑控制电饭锅结构的认识及拆装

　　实训三 微电脑控制电饭锅能量转化，温度传导的工作原理

　　实训四 微电脑控制电饭锅加热，保温相互转换及工作原理

　　实训五 微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理

　　实训六 微电脑控制电饭锅的常见故障及维修

　　实训七 微电脑控制电饭锅控制电路常见故障的检测及维修
