电梯电气控制维保实训装置

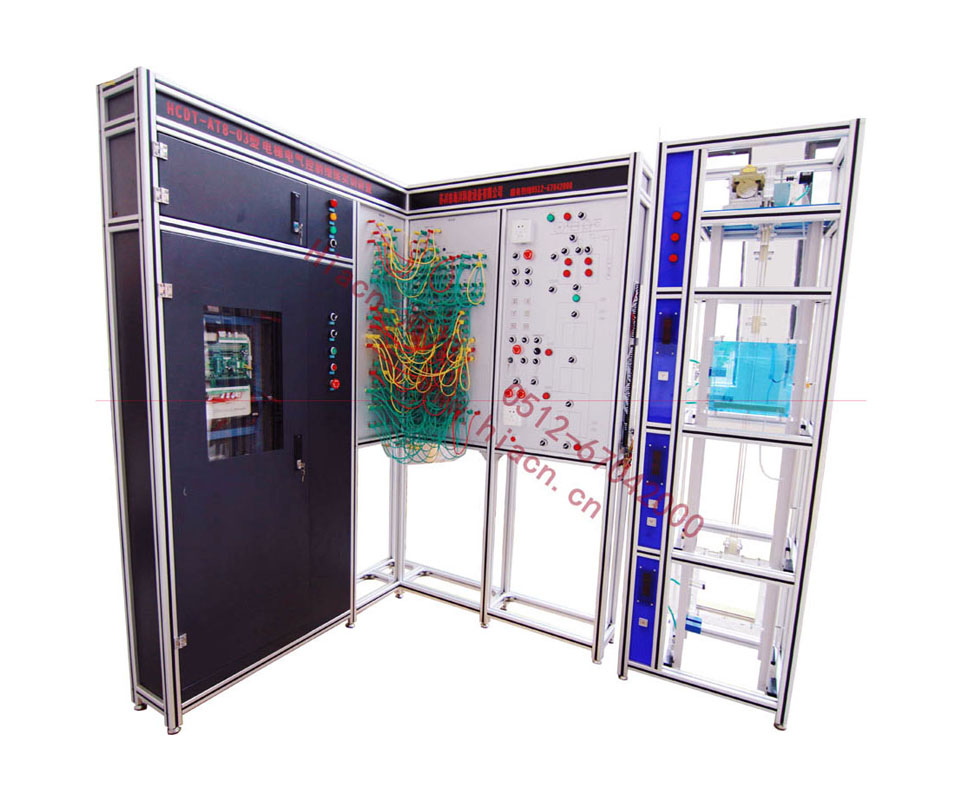

　　HCDT-AT8-03型电梯电气控制维保实训装置

　　该装置是根据当前真实电梯的电气安调和维保需求而开发的一种电气实训考核平台，适合各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业及职业资格鉴定中心和培训考核机构使用。

　　本装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟型式，学生借助电梯电气图对这两部分进行安全型插线连接，通过模拟运行检验连接的正确性，排除出现的故障，使学生能够通过实训初步掌握电梯电气原理与规范标准、连接、调试、运行及维修技能，为真实电梯电气的安调与维保打下基础。

　　一、产品特点

　　1、采用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局;

　　2、采用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致;;

　　3、采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观;

　　4、采用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

　　二、技术参数

　　1、电 源输入：三相五线 AC380V 50Hz;

　　2、安 全保护：接地，漏电(动作电流≤30mA)，过压，过载，短路;

　　3、整机功耗：≤0.75KW;

　　4、整机重量：≤150KG;

　　5、外形尺寸：1600mm×1150mm×2100mm(长×宽×高)。

　　6、模拟梯：3层3站，尺寸800*600*2100mm(长×宽×高);轿厢、曳引机、配置、控制按钮配置齐全。

　　三、主要配置

　　四、实训项目

　　1、 电梯电气照明回路的连接与调试;

　　2、 电梯电气安全回路实训项目

　　3、 电梯电气主控回路的连接与调试;

　　4、 电梯电气安全回路的连接与调试;

　　5、 电梯曳引机组的连接与调试;

　　6、 检修回路、制动与运行实训项目

　　7、 实物电梯控制器(默纳克NICE1000)故障码的查询与检修。

　　五、故障诊断及对策

　　故障类别说明：

　　电梯一体化控制器有近60 项警示信息或保护功能。电梯一体化控制器时刻监视着各种输入信号、运行条件、外部反馈信息等，一旦异常发生，相应的保护功能动作，电梯一体化控制器显示故障代码。电梯一体化控制器是一个复杂的电控系统，它产生的故障信息可以根据对系统的影响程度分为5 个类别，不同类别的故障相应的处理方式也不同，对应关系见下：

　　1 级故障：显示故障代码;故障继电器输出动作;各种工况运行不受影响。

　　2 级故障：显示故障代码;故障继电器输出动作;脱离电梯群控(并联)系统;可以进行正常的电梯运行。

　　3 级故障：显示故障代码;故障继电器输出动作;距离控制时停在最近的停靠层，然后禁止运行;其他运行工况下立即停车;停机后立即封锁输出，关闭抱闸。

　　4 级故障：显示故障代码;故障继电器输出动作;各种工况运行不受影响。距离控制时系统立即封锁输出，关闭抱闸，停机后可以进行低速运行，如反平层，检修等;有故障代码的情况下可以进行低速运行。

　　5 级故障：显示故障代码;故障继电器输出动作;系统立即封锁输出，关闭抱闸;禁止运行;
