电梯维保综合实训套件（10件套

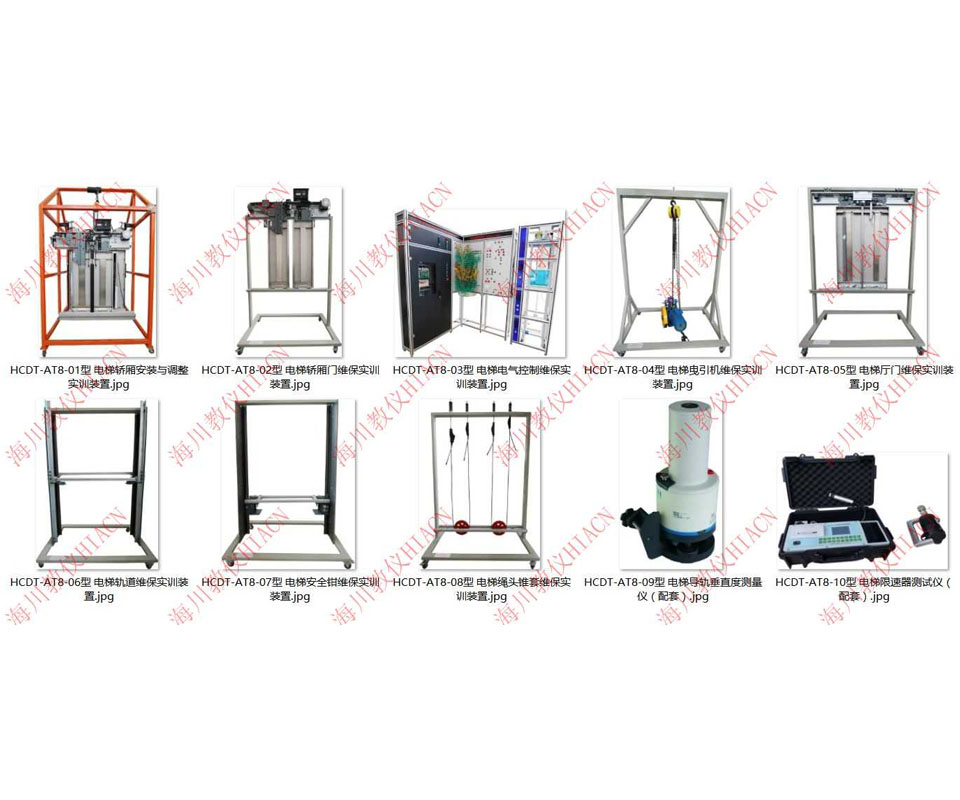

　　本实训套件为一套10件

　　1、HCDT-AT10-01型 电梯井道维保实训装置

　　实验设备根据真实电梯轿厢折装的需求设计，方便认知电梯轿厢结构原理、便于学生自己动手安装调试。轿厢结构设计合理、便于拆装，构件做防划伤圆导边处理，构件采用亚光烤漆。

　　一、产品特点

　　1、采用了钢结构电梯井道平台设计，整体外观简洁明了;

　　2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训的设计;

　　3、采用真实机构器件，使学生学到的与实际应用的一致;

　　4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作;

　　5、采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。

　　6、装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件，学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量，使其符合规范要求，并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量。

　　二、技术指标

　　1、外形尺寸：1500×1500×2200mm;

　　2、平台承载：200Kg以上、有安全保护机构;

　　3、井道内尺寸：1400*1400，配置安装轿厢所需的支架;

　　4、可拆卸轿厢，材质为优质钢板、板材基板厚度1.5mm，轿厢尺寸为800 宽×800 深×1200 高，亚光烤漆;

　　三、实训项目

　　1、电梯井道的放样与测量;

　　2、电梯导轨支架与导轨的安装与调整;

　　3、电梯轿厢龙门架与导靴的安装与调整;

　　4、电梯轿厢的安装;

　　5、电梯轿厢地坎的安装与调整;

　　6、电梯对重架与导靴的安装与调整;

　　7、电梯对重块的安装;

　　8、电梯对重护栏的安装与调整;

　　9、电梯层门地坎的安装与调整;

　　10、电梯层门地坎与轿厢门地坎尺寸的调整;

　　11、导轨与导靴的保养;

　　12、电梯轿厢对重在导轨上的滑动测试。

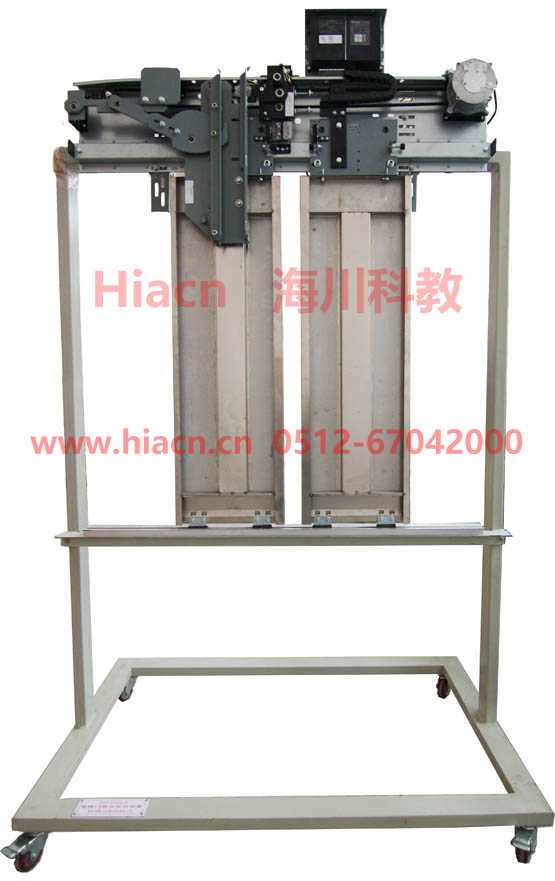

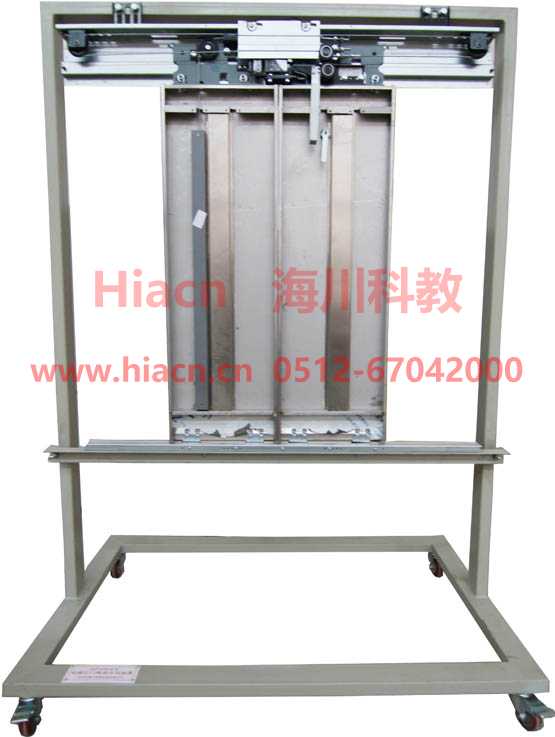

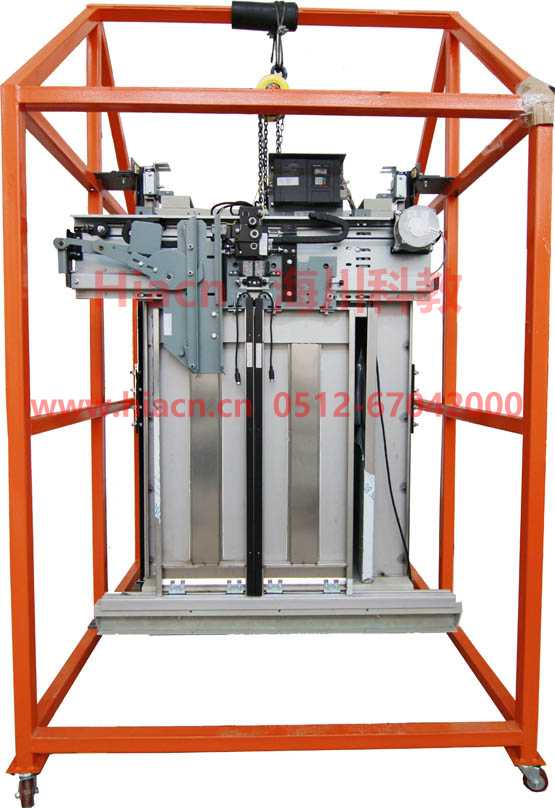

　　2、HCDT-AT10-02型 电梯门维保实训装置

　　实验设备根据真实电梯轿厢自动门结构设计，方便认知电梯轿厢门结构原理、便于学生自己动手安装调试。轿厢门结构设计合理、便于拆装，构件做防划伤圆导边处理，设备表面采用亚光烤漆处理。

　　一、产品特点

　　1、采用了钢结构的仿电梯井道平台设计，整体外观简洁明了;

　　2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计;

　　3、采用真实机构器件，使学生学到的与实际应用的一致;

　　4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作;

　　5、装置采用真实的轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量，使其符合规范要求，并通过轿厢架的上下运动模拟轿厢在井道中的运行，门机构能够带动层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。

　　二、技术指标

　　1、外形尺寸：1200×800×1800mm;

　　2、自动门材质：优质钢板、有安全保护机构;

　　3、整机功耗：≤0.5KW;

　　4、整机重量：≤200KG

　　三、实训项目

　　1、电梯轿厢门地坎的安装与调整;

　　2、电梯门机构的安装与调整;

　　3、电梯轿门的安装与调整;

　　4、门刀的安装与调试;

　　5、电梯门机参数的设置与调试;

　　6、电梯开关门的调试;

　　7、电梯门系统的保养。

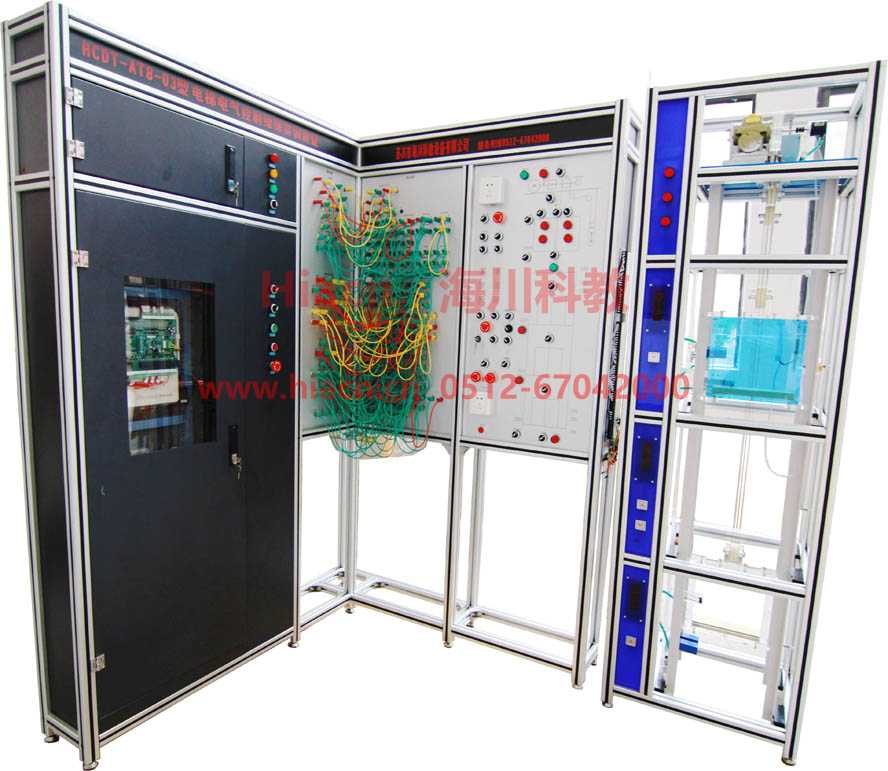

　　3、HCDT-AT10-03型 电梯电气控制维保实训装置

　　该装置是根据当前真实电梯的电气安调和维保需求而开发的一种电气实训考核平台，适合各职业院校、技工类学校的楼宇自动化、机电自动化等电梯相关专业及职业资格鉴定中心和培训考核机构使用。

　　本装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟型式，学生借助电梯电气图对这两部分进行安全型插线连接，通过模拟运行检验连接的正确性，排除出现的故障，使学生能够通过实训初步掌握电梯电气原理与规范标准、连接、调试、运行及维修技能，为真实电梯电气的安调与维保打下基础。

　　一、产品特点

　　1、采 用了“L”形支架结构能够减少占地面积，同时多台并排布置时能够形成实训室工位式布局;

　　2、采 用了真实的电梯总电源箱和微机控制柜，使学生学到的与实际应用的一致;;

　　3、 采用了模拟器件嵌入电梯井道结构图形的形式，使调试运行过程更加简单直观;

　　4、采 用了高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

　　二、主要技术参数

　　1、电源输入：三相五线 AC380V 50Hz;

　　2、安全保护：接地，漏电(动作电流≤30mA)，过压，过载，短路;

　　3、整机功耗：≤0.75KW;

　　4、整机重量：≤150KG;

　　5、外形尺寸：1600mm×1400mm×2000mm(长×宽×高)。

　　6、模拟梯：3层3站，尺寸800*480*2100mm(长×宽×高);轿厢、曳引机、配置、控制按钮配置齐全。

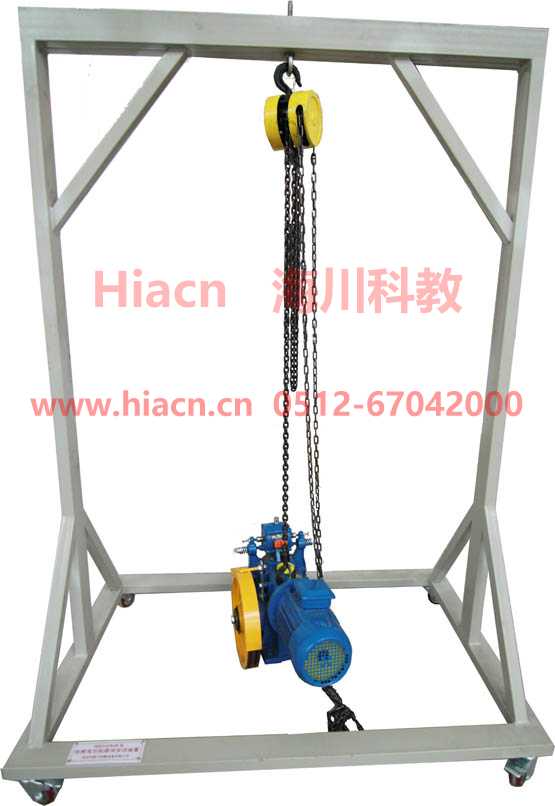

　　4、HCDT-AT10-04型 电梯曳引机维保实训装置

　　一、概述

　　电梯曳引系统的作用是产生输出动力，通过曳引力驱动轿厢的运行。曳引系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。

　　曳引系统又称曳引机，为电梯运行提供动力，曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接，其输出转矩通过曳引钢丝绳传送给电梯轿厢，驱动力通过曳引绳与绳轮之间的摩擦力产生。

　　二、结构特点

　　1、采用了钢结构电梯模拟井道平台设计，整体外观简洁明了;

　　2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计;

　　3、采用真实机构器件，使学生学到的与实际应用的一致;

　　4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。

　　5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有

　　效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行

　　电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进

　　行电梯井道放样与导轨安装。

　　三、技术指标

　　1、整机重量：≤300kg;

　　2、外形尺寸：1200mm×800mm×1800mm(长×宽×高);

　　3、下行机械动作速度：≤0.75m/s;

　　4、曳引机额定速度：0.4m/s;

　　5、曳引机额定载重：450kg;

　　6、曳引机防护等级：IP41;

　　四、实训项目

　　1、曳引机架的安装与调整;

　　2、曳引机的安装与调整;

　　3、曳引绳的悬挂;

　　4、涨紧装置的安装与调整;

　　5、曳引机的保养;

　　6、曳引绳的保养;

　　7、人工盘车的练习。

　　5、HCDT-AT10-05型 电梯厅门维保实训装置

　　电梯厅门维保实训装置(自带重力向下锁紧式自动门锁)，水平移动中分式厅门，从动门之间有门钢丝绳联系;开门时，左右门扇以相同的速度向两侧滑动;关门时，则以相同的速度向中间合拢。装在单侧轿门上的联动装置与厅门主动门联动，通过钢丝绳带动从动门，实现门的开关动作。

　　一、技术指标

　　1、整机重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(长×宽×高);

　　二、实训项目

　　1、电梯层门地坎的安装与调整;

　　2、电梯层门地坎与轿厢门地坎尺寸的调整;

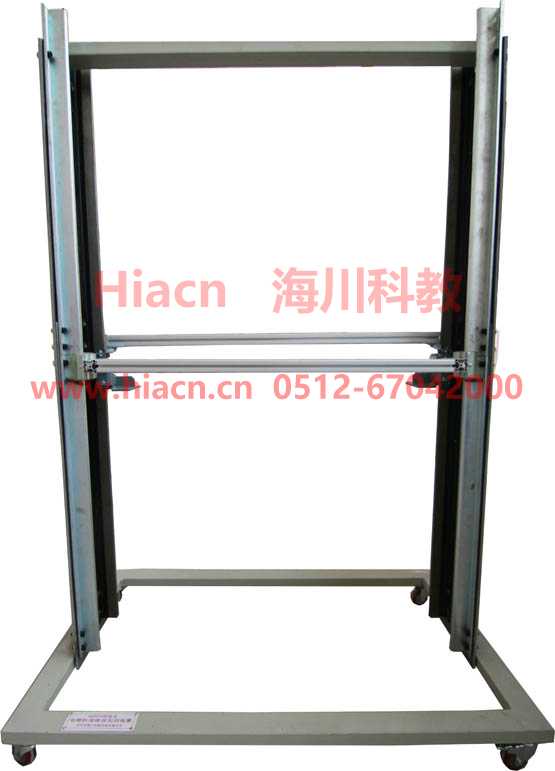

　　6、HCDT-AT10-06型 电梯轨道维保实训装置

　　电梯轨道维保实训设备，适用于职业学校、中职院校电梯技术专业学员进行电梯轨道维修、保修、学校等实训内容。包括实训架、轨道、实训工具等内容。

　　一、技术指标

　　1、整机重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(长×宽×高);

　　二、实训项目

　　1、T型导轨(轿厢导轨)安装与调整;

　　3、T型导轨上导靴的安装;

　　4、T型导轨下导靴的安装;

　　5、导轨与导靴的保养;

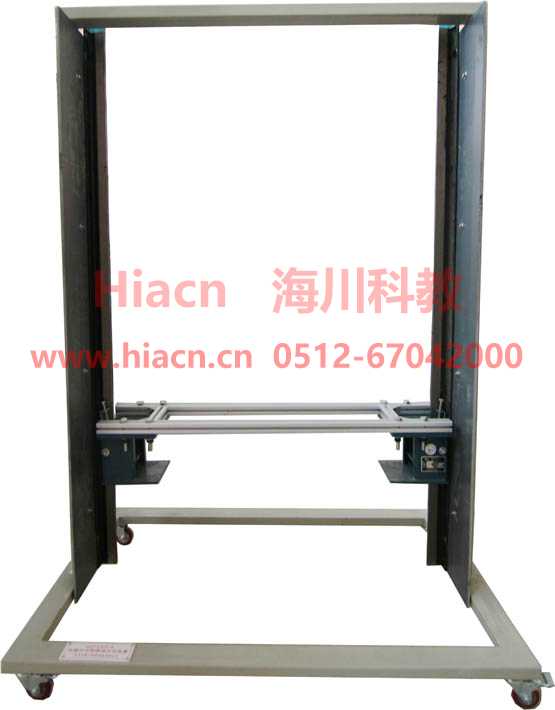

　　7、HCDT-AT10-07型 电梯安全钳维保实训装置

　　电梯安全钳维保实训装置，适用于职业学校、中职院校电梯技术专业学员进行电梯安全钳调整实训。包括实训架、限速器、安全钳、实训工具等。

　　一、技术指标

　　1、整机重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(长×宽×高);

　　二、实训项目

　　1、安全钳连杆的安装;

　　2、安全钳与下导靴的调整;

　　3、安全钳的保养;

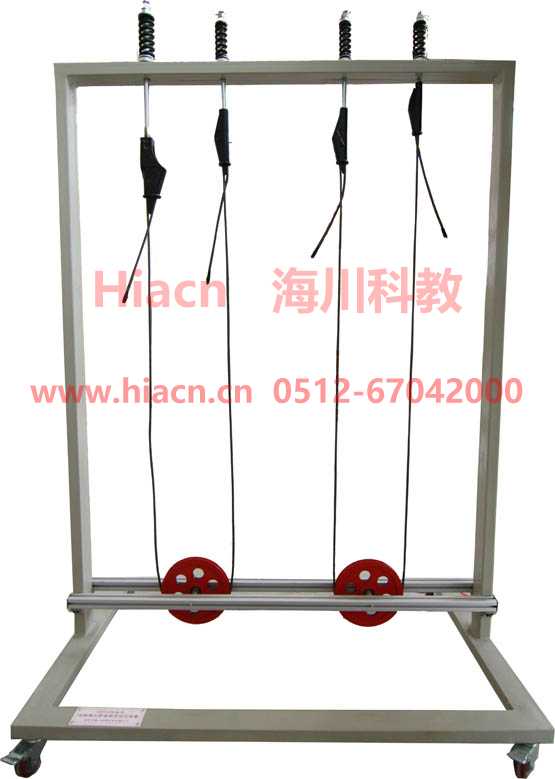

　　8、HCDT-AT10-08型 电梯绳头锥套维保实训装置

　　该装置主要有实训架、钢绳、锥套、绳头板、拉杆、组合铆钉、弹簧、楔形板等部分组成，主要器件均采用真实电梯部件。导轨接头处强度和刚度足以承受电梯的偏重力及安全钳动作时的冲击力。接头处的定位质量要求榫头完全楔入楔槽，且连接后接头处不应存在连续缝隙。

　　一、技术指标

　　1、整机重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(长×宽×高);

　　二、实训项目

　　1、曳引绳的悬挂;

　　2、涨紧装置的安装与调整;

　　3、曳引绳的保养;

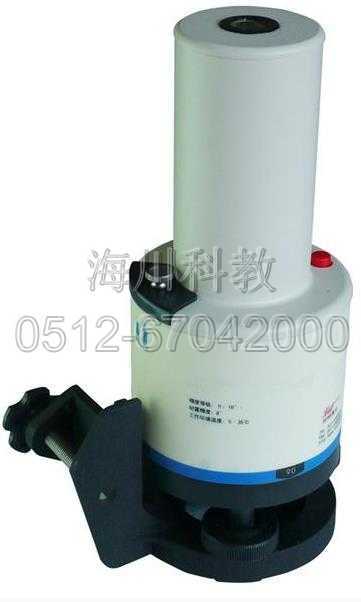

　　9、HCDT-AT10-09型 电梯导轨垂直度测量仪(配套)

　　电梯导轨垂直度检测仪是光、机、电集于一身的高精度激光仪器。它是由激光器、光学准直系统、自动补偿系统、供电电源和电路系统以及包括专用卡具、调整手轮、圆水泡、外壳等机械部分所组成。它与数显光靶或其它光靶组成一个完整的电梯导轨测量系统。

　　波长为658nm，输出光功率<1mw

　　10、HCDT-AT10-10型 电梯限速器测试仪(配套)

　　产品功能

　　1、可测量动作速度为0.5m/s-10m/s的各种限速器;

　　2、可测量含有电触点开关的限速器在其开关动作时的限速器轮盘线速度;

　　3、能自动捕捉限速器的动作速度，并立即停止电机的转动;

　　4、可自动打印出限速器的动作速度(包括电触点开关动作时轮盘线速度)，并可重复打印;

　　5、可选配不同转矩(功率)的电机，以满足各种限速器的检测要求;

　　6、可设置日期和时间，有掉电记忆功能。

　　7、可存储49140组测试数据和相关信息，并可实时查询内存状态。

　　8、主机数据和信息可通过计算机USB口导出到计算机中，并可通过专用计算机软件进行数据管理。

　　9、液晶显示，菜单化管理。
