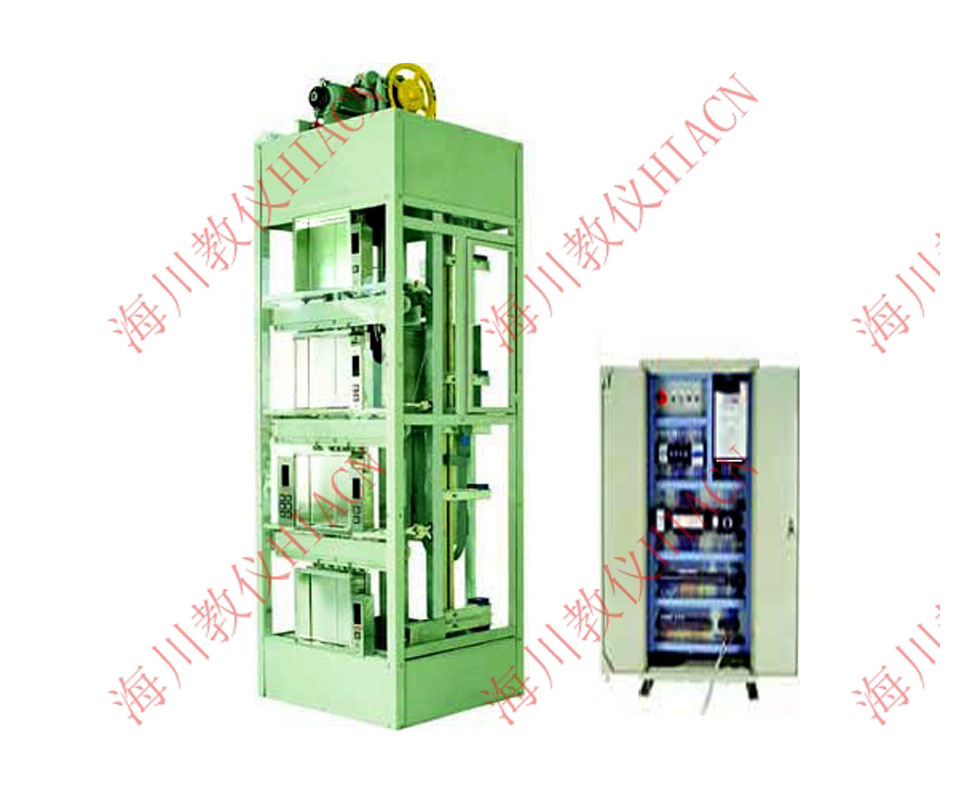

电梯实训考核装置

　　一、设备概述

　　该设备适用于各类院校、劳动就业培训中心、质监局特检中心、电梯维保单位等对电梯安装、维修、保养有实训需求的相关单位，该电梯是根据最常见的升降式电梯结构，采用钢管焊接一体而成，表面经过磷化喷塑处理、具有良好的稳定性和刚性。

　　为了便于可视化教学，该电梯的侧板及相关机构部件均采用可视化有机材料制作 (包括：限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架等)，为了使电梯运行控制更加精密可靠逼真，设计了与实际电梯比例缩小的亚力克轿厢对重导轨、及轿门门机导轨、层门导轨。

　　本公司设计的限速器，能调整到电梯模型实现限速器触发安全钳制动所需要的速度，真实演示电梯安全运行保护功能(电梯模型轿厢运行速度低于实际电梯的速度20-30倍)。由于实物电梯无法实现在故障状态下的超速运行，因此永远无法真实演示限速器触发安全钳制动的安全运行保护功能，该电梯模拟设备完美的解决了这个问题，可以让学生观察了解安全运行保护机电联合控制的过程。

　　电梯的电气控制系统采用和实物电梯控制方式一致的默纳克一体机控制系统，其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能，性能可靠、运行平稳、操作简单、能耗低，特别适合于教学。

　　此外，仿真教学电梯的软硬件均采用开放式结构，因此，院校也可以利用此套装置进行二次开发研究。如：1.群控电梯(统一调度多台集中并列的电梯);2 . 并联控制电梯(2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮);3 . 集选控制电梯;4. 信号控制电梯。

　　采用一体机作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式，对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。

　　采用此套设备进行配套教学，使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识，易于加深对电梯相关知识的了解、掌握。此外，通过进行现场实际操作调试，对学生学习、了解和掌握默纳克一体机及其应用以及工业自动化控制都有很大的帮助。

　　电梯系统逻辑控制则由默纳克一体机完成(可联机)。

　　二、主要技术参数

　　1、★外形尺寸(含轮)：长×宽×高：1000×900×3150mm;控制柜尺寸：800*600*1800mm

　　2、净重量：约400kg，轿厢载重量：20kg

　　3、★系统控制器：默纳克NICE1000(实物电梯控制器系统)

　　5、输入电压：380V

　　6、输入频率：50Hz

　　7、额定电流：2.5A

　　8、功 率：0.4KW

　　9、曳引机速比：1:15

　　10、模数：1.5(蜗轮减速器)

　　11、曳引电动机型号：YS-5634W

　　12、功率：0.4KW，电压：220V

　　13、电机转速：1400 rpm

　　14、结构形式：四层站

　　15、电梯平层机构：旋转编码器、永磁感应器

　　三、电梯的基本结构：

　　1. 机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、限速器、旋转编码器。

　　2. 井道部分：包括导轨、对重机构、轿厢(门机机构、安全钳、导靴、照明灯、风扇)、层门、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器(计数复位)、上(下)限位开关、上(下)极限开关、随行电缆、轿厢控制器、缓冲器等。

　　3. 电气控制部分：电源空气开关(漏电脱扣器)、DC12V驱动电源、默纳克一体机、接线端口电路板、到站钟等。

　　电梯轿厢位置检测和电气选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统运行的可靠性，同时也便于检修.

　　A. 限速器与安全钳保护系统。当发生意外事故时，轿厢超速或高速下滑(如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮啮合失灵，电机下降转速过高等原因)。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

　　B. 轿厢、对重用弹簧缓冲装置。缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重冲底或冲顶时(极限开关保护失效)，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

　　C. 终端极限开关安全保护系统。在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。

　　D. 门安全触板保护装置。在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

　　E.厅门自动闭合装置。电梯层门的开与关，是通过安装在轿门上的开门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，同时层门与轿门电气连锁触头闭合，电梯控制回路接通，此时电梯才能启动运行。

　　四、实验项目:

　　1、感应器故障：

　　故障1：上强迫减速感应器损坏，电梯不能正常上行，但可以下行。

　　故障2：下强迫减速感应器损坏，电梯不能正常下行，但可以上行。

　　故障3：上限位感应器损坏，电梯不能正常上行，但可以下行。

　　故障4：下限位感应器损坏，电梯不能正常下行，但可以上行。

　　2、触点、开关、按钮故障：

　　故障1：触板开关失灵，安全触板无效

　　故障2：开关门按钮失灵，不能开关门。

　　故障3：内选按钮失灵，所选楼层按钮信号不能登记。

　　故障4：所选楼层按钮信号不能登记，上呼梯按钮失灵。

　　故障5：下呼梯按钮失灵，所选楼层按钮信号不能登记。

　　故障6：开关门到位，开关损坏不能闭合，引起开门或关门继电器不能吸合。

　　故障7：厅门联锁开关回路故障，电梯不能运行。

　　故障8：关门到位故障，电梯不能运行。

　　故障9：安全回路、电气回路故障，电梯不能进行操作。

　　故障10：相序、热继电器故障，电梯不能进行操作。

　　故障11：安全回路继电器触点接触不良，电梯不能进行任何操作。

　　故障12：门联锁回路继电器触点接触不良，电梯不能运行但可开关门。

　　故障13：开门回路开门继电器触点接触不良，导致门电机没电，不能开门。

　　故障14：关门回路关门继电器触点不良，导致门电机没电不能关门。

　　故障15：开关门继电器回路的开关门继电器常闭触点接触不良，导致开门继电器或关门继电器不能吸合。

　　3、控制器故障：

　　故障1：内选按钮灯输出按钮灯不亮。

　　故障2： 控制器输出故障，引起误动作或不能运作。

　　A：各故障点设置于开关外部。

　　B：各故障点均引至故障端子排。

　　C：各故障开关均串联接入。

　　D：故障排除示例说明： 以故障1为例：当拨动故障钮子开关1时，电梯不能正常上行。这时只需短接线号32(端子排2)同线号324(端子排4)电梯则可正常运行。恢复钮子开关1后，请拆除短接线。
