工业机器人焊接实训装置

　　一、设备概述：

　　该方案以 6 轴焊接机器人工作站为核心，配置了机器人专用焊机、焊接冷凝系统、氩气保护气、柔性工作台、焊接变位台及快换夹具、安全防护网等配套装置，采用快速安装方式能灵活安装多种实训任务载体;为工业机器人焊接应用技术实训绝佳载体。

　　二、技术参数：

　　工作电源：三相 AC380V±5% 50HZ

　　2. 安全保护：漏电保护，过流保护，短路保护

　　3. 额定功率：≤3KW

　　4.环境温度：-10～50℃

　　5.相对温度：≤85%

　　6.外形尺寸：L2600mm×W3000mm×H2500mm 三、产品配置参数：

　　1. 焊接工件描述

　　焊丝规格： Ф0.8/1.0/1.2mm

　　焊缝形式： 平焊缝、角焊缝 、半圆焊保护气体： CO2气体

　　工作方式： 人工上下料,机器人自动焊接堆焊层厚度： 更具工艺要求

　　2. 方案概述

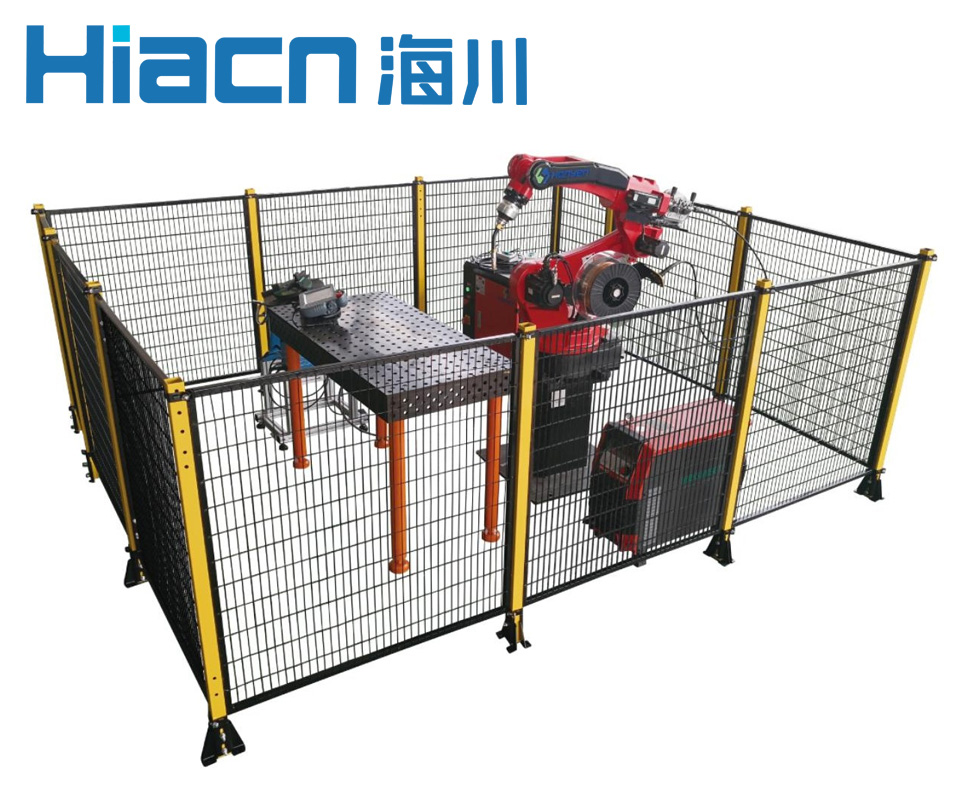

　　焊接机器人系统是由焊接机器人、焊接电源、机器人专用焊枪、柔性工作台、焊接变位台及夹具、电气控制及按钮站、 安全防护围栏等部分组成。

　　工件由人工放置在工装后，由机器人开始自动焊接。

　　方案配置如下：

　　系统易损易耗件清单如下：

　　3. 工艺流程

　　焊接工件焊缝周围 30mm 内应无油、锈及污渍，且满足工件图纸尺寸公差要求。系统焊接工作流程如下。

　　1)准备工序：焊接工件按图纸要求备置。

　　2) 安装工件：操作工进入工位 1，将工件放置到工作台。

　　3) 工件限位：操作工将工件推至工作台上，紧靠限位块。

　　4) 机器人焊接：操作工回到安全位置，按下启动按钮，机器人从设定的位置开始实现自动焊接。

　　5) 工件卸装：焊接结束后机器人到工位 2 进行焊接作业，操作工再次进入工位 1，卸下工件。

　　如此循环作业。

　　4. 主要功能

　　为保证焊接质量和焊接效率，机器人系统配置了完善的自保护功能和弧焊数据库，主要功能如下。

　　原始路径再继续：焊接过程中发生气流量异常、焊丝用完和暂时停止时，排除故障后可直接调用“继续上次焊接”命 令，机器人可从任意位置自动到暂停的位置继续进行焊接。

　　故障检测和预测：检测出报警发生后，从控制装置获取数据，推测故障部位并依次列出高故障部位，显示部件更换顺 序，计算机上的及诊断情况，可使用iPendant在现场查看。此外，计算机定期从现场的机器人中获得运行数据，并对所取 得的数据进行分析，判断机器人的运行状态是否正常，并提示用户应对即将到来的故障。

　　防碰撞功能：机器人焊枪与外部物体相碰撞时可自动折回，保护焊枪和机器人本体。

　　专家数据库：通过在程序中设定必要的焊接条件，系统可自动完成排焊道和相应焊接参数调整。 示教编程：通过机器人配置的示教器实现现场编程。

　　焊枪摆动：在焊接时不仅可以实现常用的SIN型、锯齿型、圆型、8字型、L型等摆焊模式，还可以根据具体工件的形状 实现自定义摆焊功能，由此增大了焊道宽度，提高了焊接强度，保证焊道美观度。

　　状态显示：机器人通过示教器可以显示整个机器人系统的运行状态，包括程序运行状态、焊接过程参数变化、系统参 数变化、机器人当前位置、执行历史记录、安全信号、报警记录等，由此客

　　户可以及时了解机器人系统的状态，做到提前预防机器人系统出现问题。

　　输入/输出文件：机器人系统中的系统文件以及示教程序文件等可以存储到机器人控制柜内部的存储卡，也可以提取到外部设备，通过离线编程软件编写的程序也可以载入到控制柜内部，由此客户可以定期备份系统文件，一旦机器人系统出 现问题后可以将系统文件还原来解决机器人的相关问题。

　　5. 主要部件介绍

　　5.1 机器人本体

　　是一款具有智能化功能的高性能操作机器人，适合各种弧焊应用，具有重量轻、结构紧凑的特点。 针对弧焊应用，通过优化成功的设计了轻量和紧凑的机器人手臂，在保证原有可靠性的同时，实现了优异的性价比。 采用先进的伺服技术， 可以提高机器人的动作速度和精确度，在大程度上减少操作员的干预，提高了弧焊系统的工作效率。

　　特点及优势：

　　① 采用先进的伺服技术，机器人动作速度快，控制精度与工作效率高

　　② 机器人与焊接电源之间实现数字通讯，确保机器人和焊接电源高速协调控制，达到高品质焊接。

　　③ 提供薄板碳钢低飞溅、高品质脉冲等多种焊接方法，应用范围广，焊接能力强。

　　④ M-10iA/8L机器人具有开放的外部通讯和IO接口，可与国内外主流焊机匹配

　　⑤ 自带焊头修正、再起弧功能

　　⑥ 可实现全方位安装。机器人控制器柜

　　机器人控制柜的控制是基于本公司采用工控机技术的智能运动控制系统。全数字伺服模块给机器人的6个关节的交流伺 服电机提供驱动电源。

　　采用友好和简易的编程界面，图标式按键，使操作人员更加易学和舒适。分布式硬件结构和精简指令集软件能保证严 格的时序和任务的执行。

　　特点：

　　① 采用与世界上畅销的CNC共通的设计方法与主要部件,具有高可靠性、高性能的特点。

　　② 控制器体积小且减少了电能消耗。

　　③ 优化点焊和伺服枪的运动，降低了工作节拍时间，提高生产率。彩色示教器：

　　机器人系统配有大屏幕彩色LCD显示的编程器，操作与编程简单明了，具有在线焊接参数修改和故障自诊断显示功能。 可转换中/英文显示方式，方便操作者。并且安装有dead-man开关，进一步保证安全。

　　具有如下优点：

　　◆ 通过巧妙的设计改变了示教盒的重心，改善了整体的平衡性，使示教、操作变得更轻松。

　　◆ 通过金属接头及塑料护套加强了电缆接头处的防护，避免因为拉拽刮擦造成的电缆损坏。

　　◆ 菜单式操作，易学易用。

　　◆ 具有附加轴切换的快捷键及电源指示灯，简化了操作步骤。

　　◆ 能够更方便的和其他设备进行数据交换，数据扩展使用更加方便。

　　◆ 拥有安全保护设置。

　　5.2、焊接变位台参数：

　　1) 功能、参数及特点描述：

　　① 单轴变位机，能够旋转改变焊接工件位置，提高焊接效率;配套快换夹具，简单快速更换焊接工件; 三面带升降防护罩，可有效防止弧光，带配套控制柜

　　附属配件图片：

　　5.3、焊接工件参数：

　　1) 功能、参数及特点描述：

　　① 镀锌钢或钢板制作工件，多种焊接路径旋转，也可自己开发焊接工件

　　2) 工件图片：

　　5.4 送丝机

　　提供的350型送丝机专为机器人焊接系统设计，体积小，重量轻。主要技术参数如下:

　　特点及优势

　　● . 送丝系统稳定

　　1) 全数字化的送丝控制，高分辨率的转速反馈，高精度的速度调节

　　2) 四轮驱动，0.5~21m/min范围内实现稳定送丝

　　3) 双弹簧压力臂调节，适用焊丝直径为0.8~1.6mm

　　● . 装卸简单方便

　　1) 无需工具即可完成送丝轮更换

　　2) 整体设计紧凑、轻巧，使机器人的运动性能发挥至优

　　5.5 机器人专用焊枪

　　机器人焊枪选用机器人专用焊枪，该焊枪具有超长的使用寿命，显著的冷却效果，优异的耐机械疲劳性能，使MIG焊枪和相关配套设备获得了很高的性价比，在弧焊机器人领域得到了大范围和快速的应用。

　　主要技术参数如下:

　　5.6 电气控制及按钮站

　　机器人工作站电气控制系统采用机器人控制柜 I/O 对设备控制，包括对机器人、焊接电源、送丝机构、变位机等控制，压缩气体压力和保护气体压力的检测，控制工作站的启停等操作。控制柜内的继电器，三色灯，按钮，蜂鸣器，光电开关，按钮开关，气动元件以及连接气管等均为国际知名品牌的产品，控制柜内部具有良好的密封性能，并保证在-15℃～+45℃范围内正常工作。

　　焊接机器人工作站配有按钮站，通过按钮站上的启动、停止等开关能够实现设备的运转和停止，可以利用示教器来完成。

　　5.8焊接电源

　　附属配件参数：

　　焊枪夹具：配套标准二氧化碳焊夹具;保护气体;

　　附属配件图片：

　　6、安全控制系统配置参数：

　　1) 功能、参数及特点描述：

　　①隔离护栏，总体高 1200mm，框架采用 5050 型厚铁质方钢，表面烤漆工艺;其他全部安装防护网;带一个侧开门，占地约 2600×3100～3200mm;

　　②在隔离护栏、安全门、设备等显眼位置粘贴多种安全标识，实时提醒设备的安全运行。7、装配桌配置参数：

　　1) 功能、参数及特点描述：

　　① 由台身和台面、和工具柜三大部分组成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板， 表面贴压防火板，耐腐蚀、防静电。

　　② 每台装配桌带一个 220V 电源插座，插座不占用台面空间;

　　③ 带工学结合存储式工具柜，3 层抽屉式，带管理功能。

　　④ 尺寸：1400mm×700mm×780mm (长×宽×高)

　　2) 装配桌图片：

　　8、三维柔性焊接铸件钢件平台：

　　8.1.材质采用 HT300 铸造/钢件 Q345 焊接成型，工艺采用龙门数控加工中心加工，保证了加工精度，工作面及四周打直径 16 的孔，孔间距 50*50，孔与孔之间有刻线。尺寸：1200*600*800mm;

　　8.2 三维柔性焊接平台特点：主要特点有可以快速的高精度的装夹定位，形成模块化、标准化、通用化;随意组合性强、稳定性高、重复定位精度高;适用于各式工件的焊接工装以及产品的装配工装，提高效率降低成本。

　　1)模块化：所有元件分门别类，进行了标准化和系列化，互相匹配。让用户选用zui少的模块，就可以实现各种快速定位和夹紧的功能。

　　2﹚柔性化：各定位元件组装方式多样，用户只要充分发挥想像力，几乎可达到专用夹具同样的定位和夹紧功能。拼装快速，装拆方便;工作台面可以根据工件形状、大小进行拼接组合。台面上的刻度和模块尺寸的设计，使操作工人能快速地根据工件尺寸搭出所需要的工装。

　　3﹚高精度：工作台面和各种功能模块上每隔 100mm 配套 D28 的圆孔，任意孔的孔间距尺寸公差为±0.05mm。

　　所以，此工作台作也可以作为检验平台使用。

　　4﹚三维立体设计：模块中的立柱、直角模块等可用于三维空间拼接，可以任意延申组合且方便，便于生产各类立体构件。

　　9、三维柔性焊接多孔定位工装组合夹具

　　五、工业机器人焊接技能工作站配置清单

　　六、基础实训考核项目：

　　1、工业机器人的基本认知

　　2、工业机器人的线路连接

　　3、工业机器人与焊接设备连接

　　4、工业机器人焊接保护装置连接

　　5、工业机器人对焊接工艺要求的掌握

　　6、工业机器人示教器的操作

　　7、工业机器人的 IO 接线

　　8、工业机器人对焊接工件运动路径的设计

　　9、工业机器人焊接编程与调试

　　10、工业机器人焊接工艺改进调试
