焊接实训室建设方案

设备名称型号品牌性能参数要求数量单位电弧焊机ZX7-315海川3-380V,额定电流27A，功率因素0.94cos，空载电压67V，负载持续率60%，效率≥86%电源容量18.4KVA熔断丝50A含各

设备名称	型号	品牌	性能参数要求	数量	单位

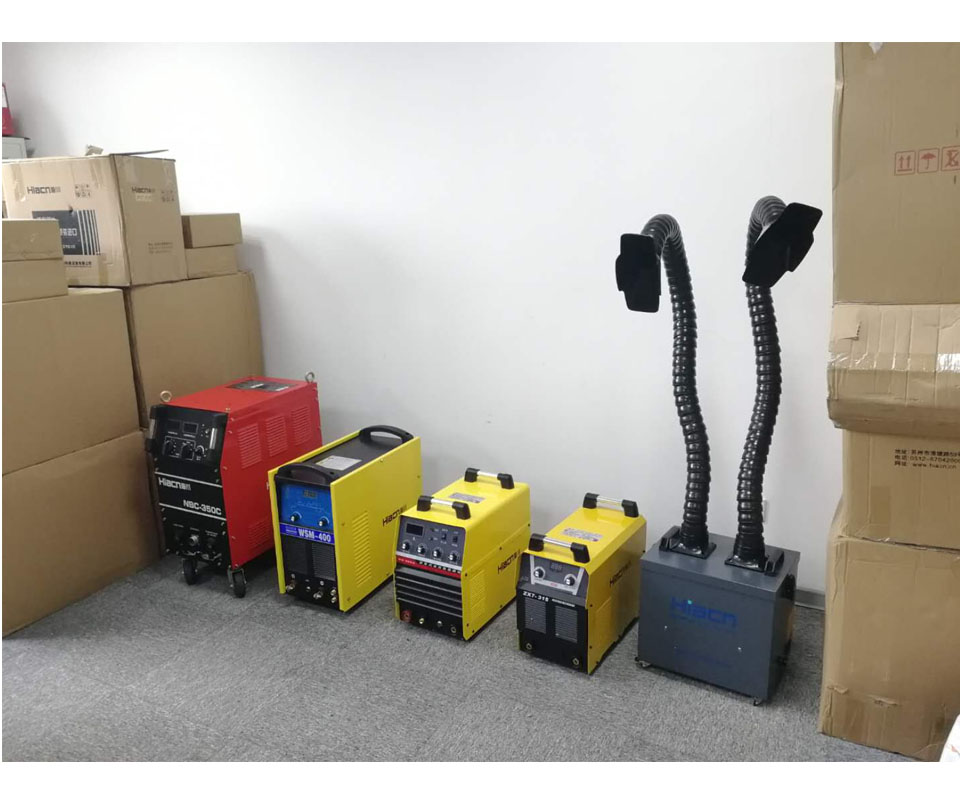

电弧焊机	ZX7-315	海川	3-380V,额定电流27A，功率因素0.94cos，空载电压67V，负载持续率60%，效率≥86% 电源容量18.4KVA 熔断丝 50A 含各种附件 ★配套有电弧焊教学文化墙建设展板：内容包含焊接场地要求、电弧焊作业操作流程、焊接特种设备的操作规范和注意事项等；文化建设展示板规格尺寸：600*800mm；材质：1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板；2、装裱式样：外框采用铝合金，四边打孔固定安装。需在标书里体现相关内容。（文化墙展示板每实训室共配1套）	20	台
氩弧焊机	WS-400A	海川	3-380V,额定电流400A，功率因素0.93cos，空载电压54V，负载持续率60 400A -100 310A含气瓶、气、电缆、枪、焊接耗材等各种必备附件	20	台
二氧化碳保护焊机	MIG-3500	海川	技术参数及要求 1.全数字结构，集成度高，整机故障率低。 2.针对不同的材料，气体，丝径，对焊接特性作了优化，在短路过渡做到低飞溅，超威弧时做到高速无飞溅 3.一目了然的操作面板简洁直观，易操作。 4. 可实现气保焊、气保点焊、手工焊等功能 5.具有波控功能，是焊机有更好的焊接效果，小电流过渡稳定，大电流飞溅降低，恒流引弧，100%引弧成功率。 6.可外配机器人或PLC接口，支持DEVICENET 额定输入电压（V） 3PH/380V 50/60Hz 额定输入容量（KVA） 15 额定输出电压（V） 76 空载损耗（W) 300 额定输入电流（A） 23.5 电流调节范围（A） 30-350 电压调节范围（V) 12-40 暂载率 60%@350A 功率因素＞0.87 适用焊丝类型实芯/药芯碳钢及不锈钢焊丝适用焊丝直径（mm） φ0.8/1.0/1.2 冷却方式风冷体积（mm） 610340650 重量（KG） 39 含气瓶、气、电缆、枪、焊接耗材等各种必备附件	5	台
数字脉冲氩弧焊机	WSM-400	海川	输入电压 3-380V 50/60Hz 输入容量 10KVA 额定输出电流 400A 负载率持续率 60% 脉冲电流范围 20-400A 电流范围 20-400A 脉冲频率范围 0.1~20HZ 占空比 1-99% 提前供气时间 0.1-15S 气体延时 0.1-15S 电流缓升时间 0.1-15S 电流衰减时间 0.1-15S 引弧电流 5-200A 推力电流 20-200A 外形尺寸 570300500mm 重量 32KG 含气瓶、气、电缆、枪、焊接耗材等各种必备附件 ★配套有电弧焊教学文化墙建设展板：内容包含焊接场地要求、电弧焊作业操作流程、焊接特种设备的操作规范和注意事项等；文化建设展示板规格尺寸：600*800mm；材质：1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板；2、装裱式样：外框采用铝合金，四边打孔固定安装。需在标书里体现相关内容。（文化墙展示板每实训室共配1套）	5	台
自动埋弧焊机			电源电压 380V 50HZ 空载电压75V 额定输入容量（KVA)56 输出电流调节范围（A) 120-630 重量约390KG	2	台
焊接配电箱	海川定制	海川	含电箱内各种电气附件和布线施工，需美观大方，安装一个具有AC 220V和AC380V防触电保护配电箱一个，要求：工业级防漏电保护装置、220V 3芯2个7孔以上插座；380V 2个以上插座，每个插座应符合工位焊机要求，配电系统应符合所有工位工作要求并符合安全标准，含电缆线、线槽等附件费用	20	套
焊接照明	海川定制	海川	铝合金灯罩，LED灯源，含布线和管架	20	套
焊接地台	HC-HJT	海川	焊接地台，高26CM左右（可根据用户要求调整），尺寸1000550260mm，桌面材质为金属，厚度不低于10mm	20	台
焊接机柜和工具箱	HC-HJG	海川	钣金制作，厚度不低于1.0mm，适用于焊机安置，配有工具柜组件，每层可放置重量不低于80KG；下面可放置2台焊机，上面为双开门带隔板储存柜，机柜电气安全符合国标要求。（需制造商提供符合要求的产品宣传彩页样册）	20	套
等离子切割机	LGK-80T	海川	220\380V，输入功率15.2KVA，输出电压120，气压4.5KG，切割厚度1-30mm，转移弧引弧，含连接气源等配套全套附件	1	台
焊工网络多媒体考核系统	海川定制	海川	本系统可以实现在电脑局域网中进行无纸化网络化答题考试，有出题组卷、题库管理、试卷管理、评卷阅卷、考试分析等功能，其特点如下： 1.试题可用EXCEL文件导入，也可手动输入。 2.集练习、考核于一体。可自定义行为领域、鉴定范围、鉴定点、工种或等级进行人工、自动组卷。 3.支持多种题型，如单选题、多选题、填空题、分析题等。 4.试题内容的多样性和灵活性，不但可以在试题中包含图片，还可在试题中包含数学符号、一段声音或视频（如英语听力题），插入EXCEL表格、插入EXCEL图表、插入WINDOWS系统中的任何对象。 5.同一场考试不同考生的试题顺序随机排序，防止考生作弊。 6.不同年级、不同科目的考试可同时进行，如一个班考语文、另外一个班考政治这两个班可以同时在一个考场进行考试，不用分批进行。 7.简单易用的阅卷功能，使考生在平时的测验中清楚地知道自已本场考试答题的对错情况。 8.灵活的试卷分析和成绩查询功能，可分析到一道题有哪些考生做对了，哪些考生做错了，也可对考试成绩进行分析统计。 9.采用先进的考卷即时保存技术，答题数据不会因意外情况而丢失。正版，中标后需出示相关证明。	50	节点
焊工多媒体教学平台	海川定制	海川	远红外系统，配合辅助钳工多媒体系统教学，共有36个功能键、2个电子笔、配有进口品牌短焦投影仪协调工作站，短焦万向轮移动吊架，多媒体平台尺寸：≤19501350300mm；带短焦吊架移动支架尺寸≤21701300805mm；短焦架尺寸：≤730180160mm。可配合硬件进行多媒体课堂教学，并可以经过软件平台进行实时讲解教学。 1、国际品牌主流短焦投影仪 2、配套品牌计算机，显示界面不小于21寸； 3、可移动式短焦投影仪移动支架，含投影仪吊架。	1	套
初级焊接多媒体教程	海川定制	海川	采用Flash等动画形式表现的模拟场景形式，同时又具有极强的交互性和操作性，创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源，正版，中标后需提供相关材料	1	套
中级焊接多媒体教程	海川定制	海川	采用Flash等动画形式表现的模拟场景形式，同时又具有极强的交互性和操作性，创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源	1	套
高级焊接多媒体教程	海川定制	海川	采用Flash等动画形式表现的模拟场景形式，同时又具有极强的交互性和操作性，创造了一种新型的教、学模式。配有相关纸质指导书和多媒体资源，正版，中标后需提供相关材料	1	套
焊接实训室管理制度	海川定制	海川	挂板900×600mm 铝合金边框、PVC材质，表面覆膜	1	幅
焊接实训安全制度	海川定制	海川	挂板900×600mm铝合金边框、PVC材质，表面覆膜	1	幅
焊接实习指导教师岗位职责	海川定制	海川	挂板900×600mm铝合金边框、PVC材质，表面覆膜	1	幅
焊接设备安全操作规程一、二、三	海川定制	海川	挂板900×600mm铝合金边框、PVC材质，表面覆膜	3	幅
大气泵	OTS-1500x4		160L 一线知名品牌，包安装施工到位	1	台
独立储气罐（大）	海川定制	海川	气泵配套安装调试到位，含附件	1	台
工位气体连接施工	海川定制	海川	（含附件）	1	批
焊接检验工作台	HC-HJT-3	海川	焊接检测等带展示看图板	2	台
灭火器箱、沙箱等	海川定制	海川	符合焊工相关安全规范	4	套
焊烟净化装置	HC-HPY-03	海川	APP激光探头检测终端，输入电压 AC110-220V 功率 1.1KW 风速25 m/s 过滤效果 0.3μm ，净化率≥99.9% ；提供区域功能定位明示牌，赠送专业课件不同种类4套。噪音 ≤70dB 吸烟管长约1.4M 系统流量约2000m³/h（需制造商提供符合要求的产品宣传彩页样册）	20	套
焊烟净化器耗材	HC-HPY-02配套	海川	HC-HPY-02配套	20	套
工位隔断	HC-HGD-C型	海川	★产品美观大方，使用安全可靠，带工位号牌标示，尺寸：260021002000mm（根据用户现场要求适当调整），整体采用不低于1.2mm钣金制作，侧挡双层钢板结构，整体撞色设计，美观大方，采用固定式安装，中间采用T字型隔板，收边不得有毛坯件裸露，安装后需牢固不晃动，进门处安装焊弧光过滤遮光半透明幕帘，符合安全防火规范要求，根据实训室尺寸进行现场设计及施工安装。（需制造商提供符合要求的产品宣传彩页样册）★配套有电弧焊教学文化墙建设展板：内容包含焊接场地要求、电弧焊作业操作流程、焊接特种设备的操作规范和注意事项等；文化建设展示板规格尺寸：600*800mm；材质：1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板；2、装裱式样：外框采用铝合金，四边打孔固定安装。需在标书里体现相关内容。（文化墙展示板每实训室共配1套）	20	工位
焊接实训护具	海川定制	海川	服装、帽子、手套、鞋、面罩含防护镜；需焊工专用	40	套
焊条保温筒	海川定制	海川	长度：400mm 电压：AC/DC220V（220直插电源）焊条容量：5KG 最高温度：180度+-20度外形尺寸：180470mm 加长款尺寸：180520mm	20	套
焊条烘干室	海川定制	海川	工作室规格mm（高×宽×深） 450×450×350 外型规格mm（高×宽×深）670×720×520 电压V 220 功率KW 0.8~1.6 温度℃ 室温+5~300 度℃ ±1 波动度% ±2 净重KG 39.5 装运重量KG 42.5	1	套
手工火焰切割	海川定制	海川	焊钳、焊炬、炬割、割炬、40L氧气瓶含气及表、40L乙炔瓶含气及表、氧气胶管、乙炔胶管等其它必备附件齐全。	2	套
火焰自动切割机	定制	定制	机身外形尺寸：470230240 输入电压：AC220/50 切割钢板厚度：6-100 切割钢板速度：50-750 切割圆直径：ø200-ø2000 机器总重量：16kg	1	台
易燃气体防爆柜	海川定制	海川	双工位，带漏气检测精密仪器，含报警装置	4	套
焊接配套工具	海川定制	海川	定焊缝尺寸检测万用尺片装的简易焊缝尺，材料为高强度不锈钢制造。有不易弯曲，读数准确。刻线清晰等特点。能快速准确的测量大多数焊缝尺寸。 1把放大镜五倍 1个钢尺 300mm 2把盒尺 5M 1件敲渣锤 1件钢丝刷 2件焊工专用铲 1件	40	套
超声波探伤仪	HC-CT920	海川	K值范围 0.20 ~ 5.00 抑制范围 0 ~ 50% 增量 0 ~ 20dB 补偿 -20 ~ 20dB 测长线 -20 ~ 20dB 定量线 -20 ~ 20dB 判废线 -20 ~ 20dB 垂直线性 <3% 水平线性 <0.3% 发射电源电压 DC 200V 发射脉冲宽度负脉冲方波 0.05 ~ 0.6μS 可调（步长0.01μS）发射脉冲内阻不大于10Ω 发射重复频率 25 ~ 400Hz 声程<150 μS时 400/200Hz FAST/SLOW 150 μS <声程<300 μS时 200/100Hz FAST/SLOW 300 μS <声程<600 μS时 100/50HZ FAST/SLOW 声程>600 μS时 50/25Hz FAST/SLOW 探头阻尼电阻约120Ω 固定放大器输入增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带）带宽噪声约16nV√Hz峰值数字采样 8bit实时50MHz，等效200MHz（硬件实现）显示方式检波＋、检波－、全波显示器件 TFT工业彩色液晶显示屏（320x240，5.7英寸），LED背光灯液晶屏刷新频率 50Hz 闸门进波门、失波门，可调动态范围 >32dB 灵敏度余量 >58dB（与探头有关）分辩率 >26dB（与探头有关）测厚分辨率 0.02mm（厚度小于650mm时）电源 4节5号Ni-MH可充电池2500mAh 外接电源DC9 ~ 15V 0.5 ~ 0.3A 电池消耗功率约2W （350mm声程、背光强、发射重复频率FAST）约1.5W（350mm声程、背光弱、发射重复频率SLOW）电池连续工作时间约5小时（350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW）储存环境温度－20℃ ~ ＋70℃ 工作环境温度－10℃ ~ ＋50℃	1	套
便携式磁粉探伤仪	CJE	海川	1、电源：AC 220V ±10％50HZ 5A 2、输出：AC 36V 15A可选配A、D、O三种探头 3、探伤速度：≥6米/分 4、探头温升：≤60℃ 5、工作节拍：建议在长时间连续工作时：充磁时间≤3测试秒，间隙时间≥5秒 6、仪器重量：约6.0Kｇ	1	套
除湿机	定制	定制	150L，采用松下压缩机，R410A环保冷媒	1	套
重型储物柜	HC-ZWG型	海川	主要参数： 1、规格：W1000D480H1850mm （钢板厚度不低于1.2mm）； 2、层板配置：4层； 3、耐磨搁板每层可承重100KG； 4、特别设计的卡角能保证与搁板紧密连接； 5、配有加强筋的搁板坚固耐磨； 6、门楣设有缓冲垫减少碰撞噪音； 7、安全美观的锁具兼把手功能； 8、配合连接处有保护套使操作更加顺畅。	5	件
重型置物架	HC-ZWJ	海川	20005002000mm 钢板强度高，可承重800KG	4	件
合计
