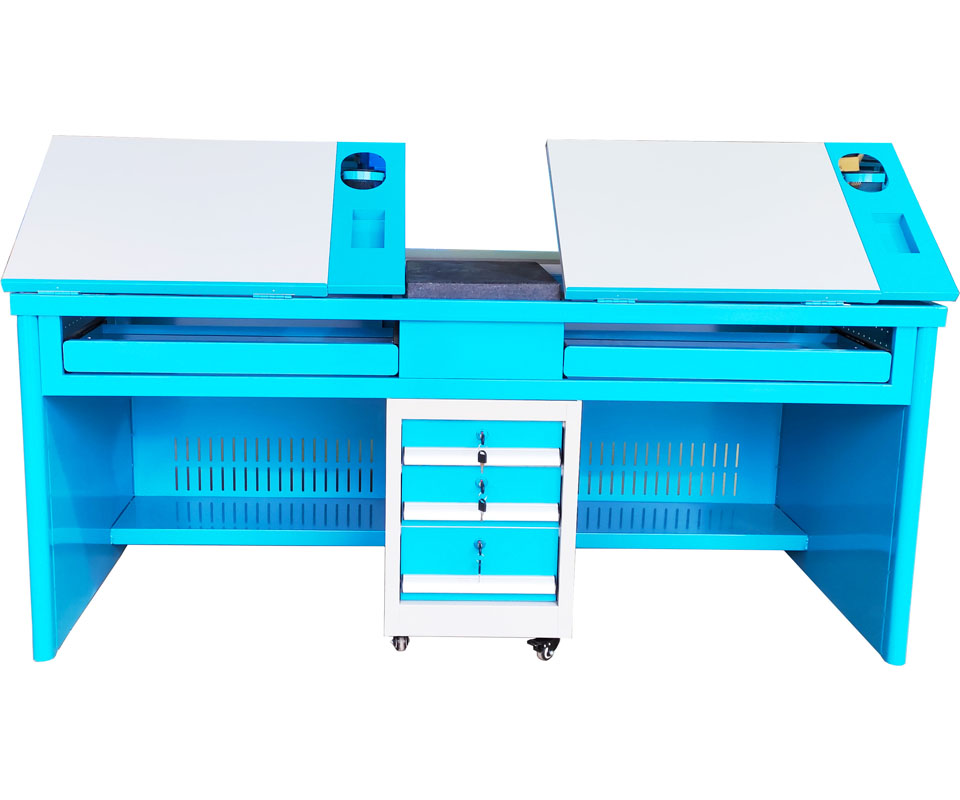

HQZ-Z2型双工位零部件测绘实训平台

一、概述本产品为新能多功能测绘制图实训桌，桌面后侧带有显示器自动升降装置，可方便的自由的切换手工测绘模式和电脑测绘模式，实训桌中部为测绘测量区，设置有大理石平板再配套我司测绘零部件模型装置后，可以很

　　一、概述

　　本产品为新能多功能测绘制图实训桌，桌面后侧带有显示器自动升降装置，可方便的自由的切换手工测绘模式和电脑测绘模式，实训桌中部为测绘测量区，设置有大理石平板再配套我司测绘零部件模型装置后，可以很好的完成教学实训过程中的制图测绘学习过程。

　　二、工作桌

　　1、工作台尺寸≥1600×600×750mm;工作台面根据实际使用可以分成3个部分，每套测绘桌分两个学生工位和一个公共测量工位，每单工位尺寸为≥650×600×750mm;

　　2、台面：台面表面不易变形，平整度高，圆边桌角处理，特别设计的圆弧桌角，有效避免受撞击而损坏，测绘桌整体颜色浅灰色，桌面原木色饰板。

　　3、框架：主要结构采用加厚钢架组合坚固耐用经久不坏，厚度不低于1.2mm;

　　4、采用专业导轨式固定装置进行固定，使用安全可靠;学生工位台面为原木色饰板，耐弱酸弱碱、耐磨、耐油、抗冲击，可按色板选择不同的色彩、纹路;

　　5、公共测量桌采用中间抽屉立柜带中控锁配置，精密安全，坚固耐用;抽屉采用优质钢制滚珠静音滑轨，每付承重≥50KG,推拉轻松自如，抽屉自带固定互锁。

　　6、工具柜含调整脚，框顶附挡边，防止大理石滑落，电脑桌及工具柜为独立单元，可方便分拆及拼装，使用螺丝紧固拼装;

　　三、显示器自动升降系统

　　电脑桌后端附显示器升降器，用于固定显示器，升降器可选配电动或手动升降器;

　　1、测绘桌左右两侧学生工位桌面前部安装可升降电脑显示器(显示器尺寸21-24寸);

　　2、电动型升降器自动翻板升降，可升、降、停并有防夹手功能，可实现一键升降，便于整个工作台在课堂教学、CAD制图、零部件测量与测绘和手工绘图等新课堂教学环节间切换;

　　3、满足零件测绘的功能，在手工测绘过程中，电脑升降隐藏，在计算机辅助制图过程中，电脑升降应用;

　　四、实训方凳

　　1、尺寸约380*240*450mm;(每桌配2个实训方凳)

　　2、采用优质一级的方管≥20×40mm;

　　3、钢板厚度达到1.2mm以上，可使凳子框架整体承重150KG;经酸洗、磷化后进行静电喷塑处理。
