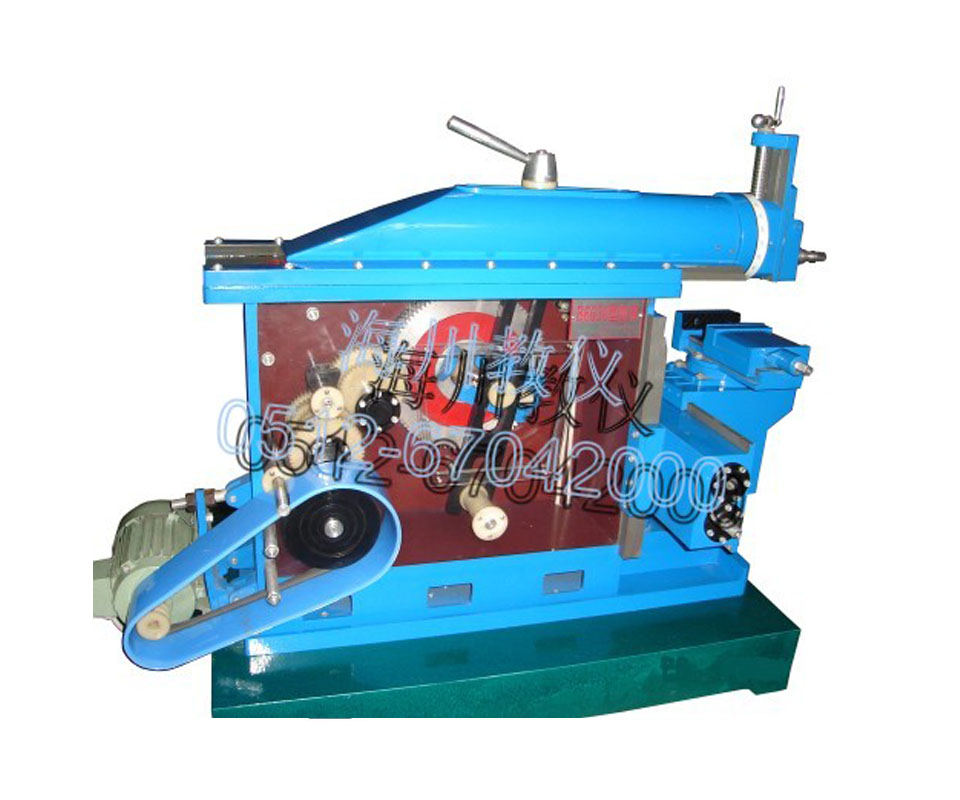

透明牛头刨床教学模型

一、产品说明本模型系非标产品，主要操作性能与实物有一定的区别，针对学生了解刨床传动系统、外部结构，有着比较直观的帮助。模型制作从材料使用及精度标准上与实物有着本质的区别，如果采用1：1比例制作此模型，

　　一、产品说明

　　本模型系非标产品，主要操作性能与实物有一定的区别，针对学生了解刨床传动系统、外部结构，有着比较直观的帮助。

　　模型制作从材料使用及精度标准上与实物有着本质的区别，如果采用1：1比例制作此模型，从模型整体钢性以及传动演示都不会是教学使用中理想的产品，而本公司生产制作的模型，是我厂通过制作实践以及学校及老师反映效果较满意的制作比例，是一款较为符合院校教学实训需要的实验设备。

　　二、产品特点

　　1.本产品选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。

　　2.所有解剖元件均能进行正常的机械运转。

　　3.充分展示各个细微结构和机构装配装置

　　4.自动运转、演绎产品运作过程，使学生很直观的了解整体过程。

　　5.产品整体看上去美观大方、形象逼真、各部件分布清楚、一目了然，具体转动灵

　　演示方便等特点。

　　三、技术参数

　　1.最大刨削长度：250mm

　　2.工作台最大横向行程：400mm

　　3.工作台最大垂直行程：100mm

　　4.工作台面尺寸(长×宽)：200mm×150mm

　　5.刀架最大垂直行程：70mm

　　6.刀架最大回转角度：±30°

　　7.外形尺寸(长×宽×高)：870mm×640mm×650mm

　　8.主电机功率：0.25千瓦

　　9.机床配有机用虎钳模型、可五挡变速

　　四、使用操作方法

　　1.启动本刨床模型前，请仔细检查各部分齿轮是否属于正常啮合。

　　2.如若调节刨床进给速度，请在电机停止运转后操作换速手柄调节。

　　3.刨床滑枕行程可通过滑枕行程手柄完成。

　　4.工作台的自动进给演示可通过工作台轴端棘轮手柄完成。

　　五、注意事项

　　1.本机严禁在齿轮啮合不到位的状态下启动运转。

　　2.本机应尽量避免高速运转。

　　3.该模型只限于教学演示，供学生观摩内外结构。

　　4.本机在停止使用时，请注意防尘、防潮保管。
