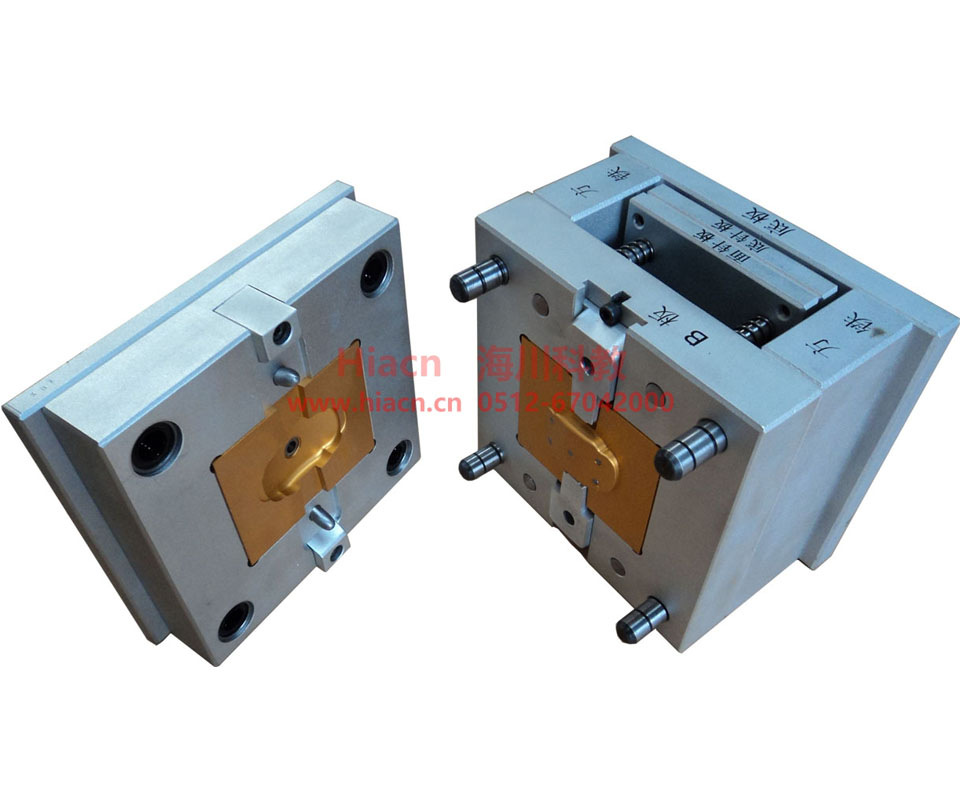

在教师的指导下，通过对该注塑模具拆装系列进行拆装、测绘、安装、调试，使学生进一步掌握模具的结构及其工作原理、模具的零部件在模具中的作用及相互间的装配关系、模具的装配过程、安装及调试方法。(1)模具拆装
在教师的指导下，通过对该注塑模具拆装系列进行拆装、测绘、安装、调试，使学生进一步掌握模具的结构及其工作原理、模具的零部件在模具中的作用及相互间的装配关系、模具的装配过程、安装及调试方法。
(1)模具拆装实训的要求
掌握典型注塑模具的工作原理、结构组成、模具零部件的功用、相互间的配合关系以及模具安装调试过程;能正确地使用模具装配常用的工具和辅具;能正确地绘制模具结构图、部件图和零件图;掌握模具拆装一般步骤和方法;通过观察模具的结构能分析出模具的类型;能对所拆装的模具结构提出自己的改进方案;能正确描述出该模具的动作过程。
(2)模具拆装实训目的
模具拆装综合实践，培养学生的动手能力、分析问题和解决问题的能力，使学生能够综合运用已学知识和技能;对模具典型结构设计及安装调试有全面的认识，为理论课的学习和课程设计奠定良好的基础。
| 订货号 | 模具名称 | 规格mm | 单价（元） | 备注 |
| HC-ZSM-01 | 单分型面注射模A（顶杆顶出式） | 220×200×180 | 价目表请来电咨询！ | 全铝制 |
| HC-ZSM-02 | 单分型面注射模B（推板推出式） | 220×200×180 | 全铝制 | |
| HC-ZSM-03 | 双分型面注射模A（自动脱凝料三板式） | 220×200×180 | 全铝制 | |
| HC-ZSM-04 | 双分型面注射模B（摆钩分型式） | 220×200×180 | 全铝制 | |
| HC-ZSM-05 | 双分型面注射模C（弹簧分型式） | 220×200×180 | 全铝制 | |
| HC-ZSM-06 | 双分型面注射模D（定距拉杆限位钉式） | 220×200×180 | 全铝制 | |
| HC-ZSM-07 | 双分型面注射模E（定距拉板式） | 220×200×180 | 全铝制 | |
| HC-ZSM-08 | 双分型面注射模F(螺旋循环冷却、推板式) | 220×200×180 | 全铝制 | |
| HC-ZSM-09 | 定模行位A（斜导柱在动模、滑块在定模） | 220×200×180 | 全铝制 | |
| HC-ZSM-010 | 定模行位B（斜导柱、斜滑块同在定模） | 220×200×180 | 全铝制 | |
| HC-ZSM-011 | 动模行位A（斜导柱在定模、滑块在动模） | 220×200×180 | 全铝制 | |
| HC-ZSM-012 | 动模行位B（斜导柱、斜滑块同在动模） | 220×200×180 | 全铝制 | |
| HC-ZSM-013 | 动模行位C（斜滑块内侧凹内抽芯） | 220×200×180 | 全铝制 | |
| HC-ZSM-014 | 动模行位D（弯销侧抽芯） | 220×200×180 | 全铝制 | |
| HC-ZSM-015 | 动模行位E（斜导槽侧抽芯） | 220×200×180 | 全铝制 | |
| HC-ZSM-016 | 动模行位F（齿轮齿条抽芯） | 220×200×180 | 全铝制 | |
| HC-ZSM-017 | 哈夫模A（两瓣合垂直分型） | 220×200×180 | 全铝制 | |
| HC-ZSM-018 | 哈夫模B（三瓣合外侧分型） | 220×200×180 | 全铝制 | |
| HC-ZSM-019 | 斜顶模（斜滑块推杆顶出式） | 220×200×180 | 全铝制 | |
| HC-ZSM-020 | 典型潜伏浇口模A（顶杆潜伏） | 220×200×180 | 全铝制 | |
| HC-ZSM-021 | 典型潜伏浇口模B（定模潜伏） | 220×200×180 | 全铝制 | |
| HC-ZSM-022 | 典型潜伏浇口模C（动模潜伏） | 220×200×180 | 全铝制 | |
| HC-ZSM-023 | 推管模A（底板型芯固定推管推出） | 220×200×180 | 全铝制 | |
| HC-ZSM-024 | 镶件模A（双分型、定距拉杆、单面镶件） | 220×200×180 | 全铝制 | |
| HC-ZSM-025 | 镶件模B（直浇口、循环冷却、双面镶件） | 220×200×180 | 全铝制 | |
| HC-ZSM-026 | 二次推出模A（八字摆杆式） | 220×200×180 | 全铝制 | |
| HC-ZSM-027 | 二次推出模B（U型限制架式） | 220×200×180 | 全铝制 | |
| HC-ZSM-028 | 典型热流道注射模A（内热式） | 220×200×180 | 全铝制 | |
| HC-ZSM-029 | 典型热流道注射模B（直接接触式） | 220×200×180 | 全铝制 | |
| HC-ZSM-030 | 脱螺纹注射模A（齿轮齿条脱螺纹） | 220×200×180 | 全铝制 | |
| HC-ZSM-031 | 模具成型零件A（型芯滑块的四种连接形式） | 40×60×100 | 全铝制 | |
| HC-ZSM-032 | 模具成型零件B（锁紧锲的六种形式） | 60×80×100 | 全铝制 | |
| HC-ZSM-033 | 模具成型零件C（滑块与导滑槽的九种配合形式） | 100×60×100 | 全铝制 | |
| HC-ZSM-034 | 模具成型零件D（型芯的八种固定形式） | 80×80×100 | 全铝制 | |
| HC-ZSM-035 | 模具成型零件E（推出机构的四种导向装置） | 100×100×120 | 全铝制 | |
| HC-ZSM-036 | 模具浇注系统A（浇口的十种形式） | 80×80×50 | 全铝制 | |
| HC-ZSM-037 | 模具浇注系统B（拉料杆的六种形式） | 100×100×80 | 全铝制 | |
| HC-ZSM-038 | 直角式模（推板推出） | 220×180×200 | 全铝制 | |
| HC-ZSM-039 | 模具冷却系统（水道的六种排布形式） | 150×150×150 | 全铝制 | |
