透明插齿机教学模型

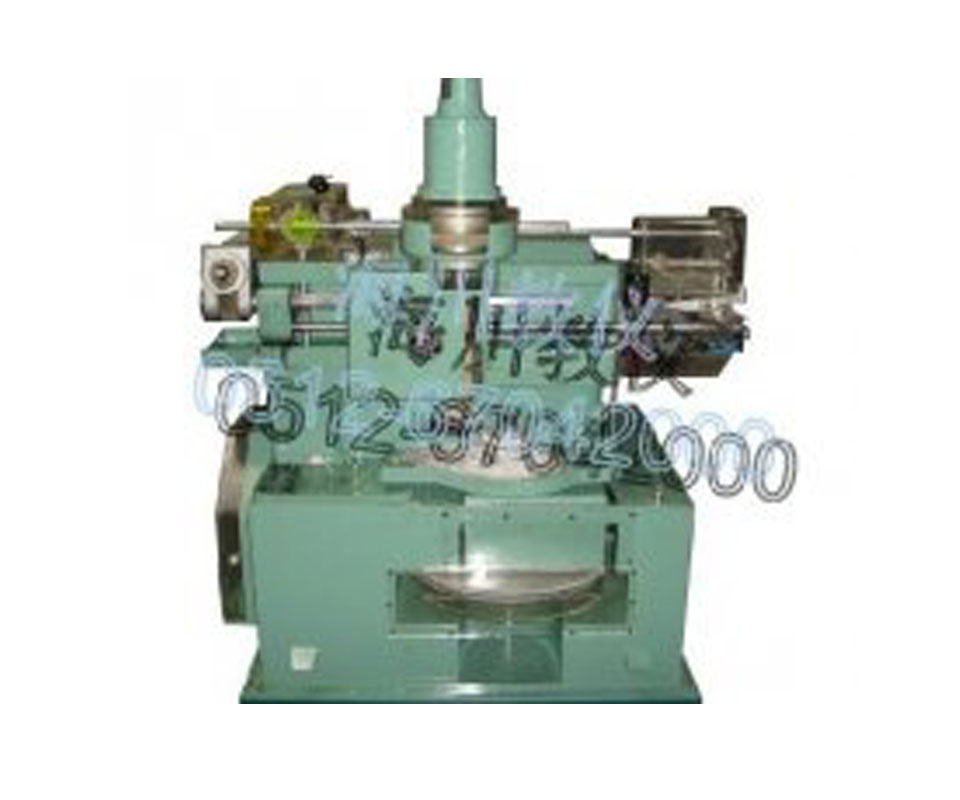

本公司生产的HC-Y54型插齿机模型，系采用工程塑料与有机玻璃相组合，优质铝合金与尼龙相搭配加工制作而成。具有工艺精致，构造通透、直观等优点，是国内外理想的高校教学用具。一、产品特点本模型系非标产品，

　　本公司生产的HC-Y54型插齿机模型，系采用工程塑料与有机玻璃相组合，优质铝合金与尼龙相搭配加工制作而成。具有工艺精致，构造通透、直观等优点，是国内外理想的高校教学用具。

　　一、产品特点

　　本模型系非标产品，主要操作性能与实物有一定的区别，针对学生了解插齿机传动系统、外部结构，有着比较直观的帮助。

　　二、使用操作方法

　　1、启动本机床模型前，请仔细检查各部分齿轮是否属于正常啮合。

　　2、适量的在各运动部件加少许润滑油(机油、黄油)。

　　3、接通总电源开关，试一下主电机和快速电机运转是否正常(注意正与反，按箭头指示)。

　　4、脱开右边操纵箱的离合器，用本公司随带的摇手插入方头轴，顺时摇动，带动凸轮使刀架往右移(摇至凸轮的最高点为准)。

　　5、对刀：此时应让主轴处于最下位置(装插齿刀的轴)，用摇手插入刀架上的方头轴，顺时摇动，使插齿刀的最顶点刚好接触工件的最边缘(端面)。

　　6、进刀：此时应把刀架上的刻度盘对0(注：转一圈为3mm，一小格为0.03mm)，再根据刀具的模数大小，往右移一定深度(注：刀具的模数×2.25)，本公司配备的刀具为m=2.75，相应的深度为：2.75×2.25=6.18mm转2圈过6小格。

　　7、退刀：此时应用摇手插入操纵箱的方头轴，顺时摇动，使移动轴的滚子落入凸轮的最下位置。

　　8、调整工件：因滚子落入凸轮的最下位置，刀具与工件有相当一段距离，还有移动轴的端面上的连杆始终压住行程开关，使机床无法启动。所以，此时应用摇手顺时摇动操纵箱的方头轴，使刀具与工件接近(离工件有一小段距离1~2mm)，行程开关自动打开，放下棘轮上的棘爪，启动机床，正常工作。

　　三、注意事项

　　1.本机严禁在齿轮啮合不到位的状态下启动运转。

　　2.本机应尽量避免高速运转。

　　3.该模型只限于教学演示，供学生观摩内外结构。

　　4.本机在停止使用时，请注意防尘、防潮保管

　　如在使用本公司产品过程中，遇到任何问题，欢迎及时与我们联系。
