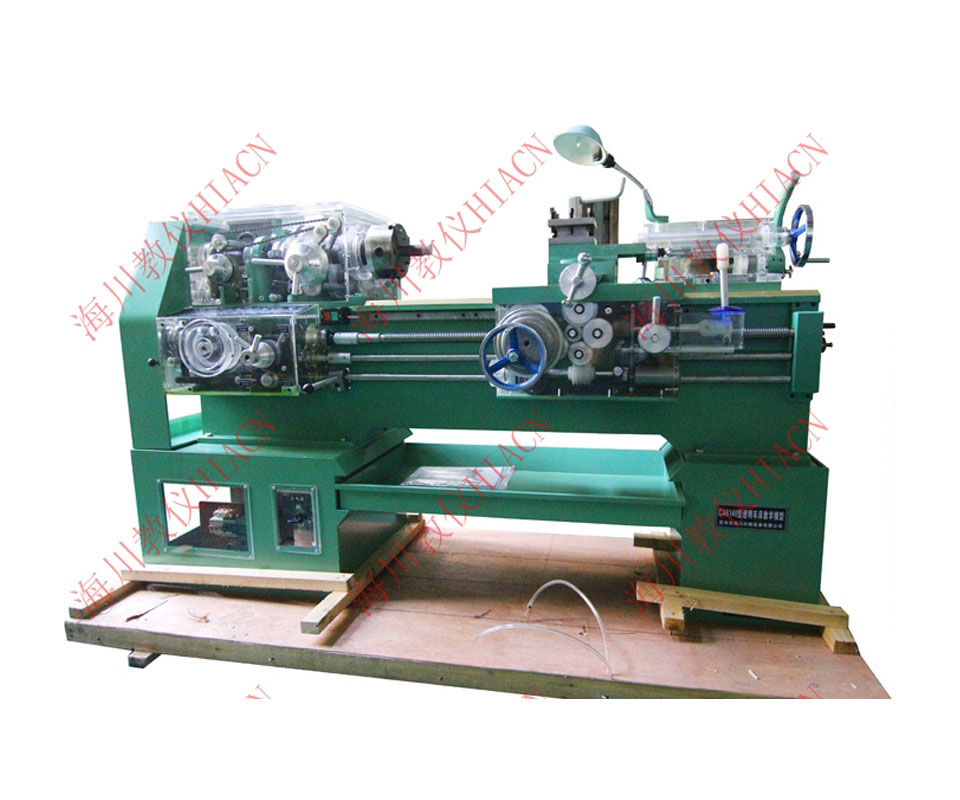

透明车床教学模型

　　一、概述

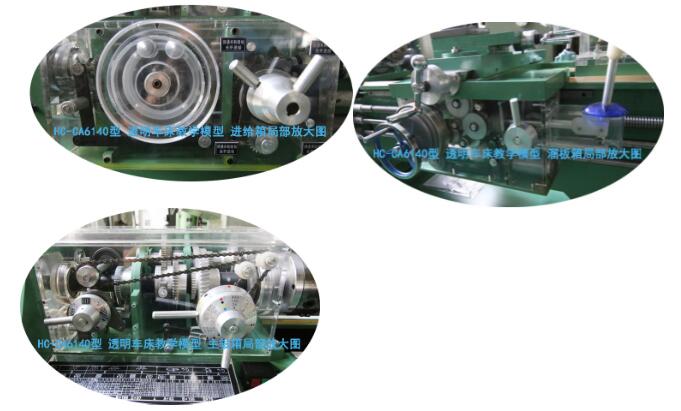

　　该车床模型原理结构和操作方式同实物车床一致，可通电运行，也可进行模拟加工(加工材料需选取一些如尼龙塑料等强度不高的材料)。车床的几个主要机构部分如溜板箱、进给箱、车头箱部分的外壳均采用高档透明有机玻璃制作，在教学实训过程中，可以使师生实时观察到各部件的原理结构和运行过程，透明车床模型和实物车床的比例为0.75：1，该车床模型为学生理论结合实际学习机床原理结构和操作方式的一款性价比较高的实训产品。

　　二、产品特点

　　1、该车床模型，箱体外壳采用透明有机玻璃制造，传动部件零件采用铝合金、钢材精加工制作，且能全透明地看到产品内部结构与动作;

　　2、该车床模型模型与实物机床按0.75：1比例进行生产制造;

　　3、该车床模型模型所有解剖元件均能进行正常的机械运转，能充分展示各个细微结构和机构装配装置;

　　4、该车床模型模型能自动运转、演绎产品运作过程，使学生很直观的了解整体过程;

　　5、该车床模型模型整体看上去美观大方、形象逼真、各部件分布清楚、一目了然，具体转动灵活、演示方便等特点;

　　6、该车床模型，可加工尼龙工件。

　　7、配有1000*700mm尺寸的：CA6140型普通车床主轴传动系统、CA6140型普通车床主轴组件装配结构、CA6140型普通车床主轴组件分离式轴测图、6 CA6140型普通车床摩擦离合器及操纵机构、CA6140型普通车床螺纹变向及挂轮架结构、CA6140型普通车床进给箱基本操纵机构、CA6140型普通车床溜板箱传动操纵机构。材质：1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力薄板;2、装裱式样：外框采用铝合金，四边打孔固定安装。

　　8、配套有CA6140三维设计图纸(必需是三维)、可以看到整个6140车床内部的各个传动部分，包括齿轮箱，传动轴，X,Y进给机构;包括齿轮箱的详细图纸，以及各个传动部分的结构、及齿轮都必需详细。

　　三、技术参数

　　1、工作范围

　　床身上最大回转直径：Φ300mm

　　刀架上最大回转直径：Φ150mm

　　床身轨道宽度：300mm(实物为400mm)

　　主轴孔径：Φ30mm

　　2、刀架

　　下刀架最大横向行程：240mm

　　上刀架最大行程：100mm

　　3、尾座

　　尾座套筒直径：Φ50mm

　　尾座套筒行程：L 75mm

　　主电机功率：0.75千瓦

　　4、外形尺寸(长×宽×高)：1960×650×1160mm

　　5、重约200KG
