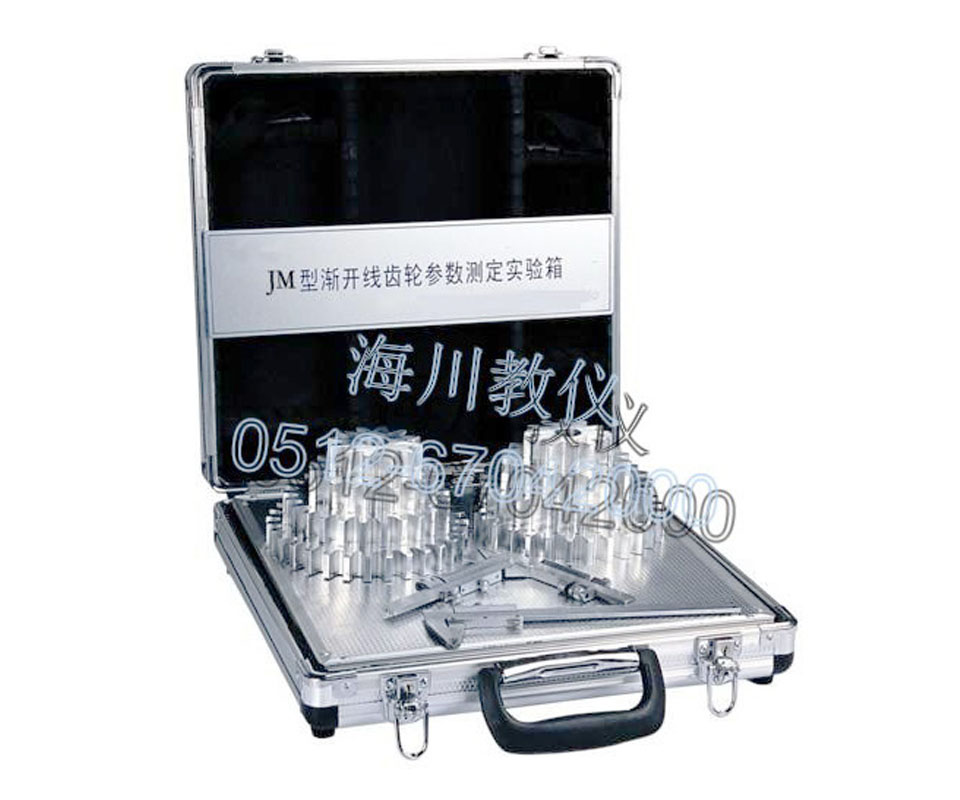

渐开线齿轮参数测定实验箱

在工业生产中，为修配齿轮，必须对原有齿轮进行测绘，确定基本参数。这些基本参数可以通过游标卡尺、公法线千分尺测量得到的数据，再根据渐开线直齿圆柱齿轮几何尺寸的公式计算出来。实验目的1、掌握用游标卡尺测定

　　在工业生产中，为修配齿轮，必须对原有齿轮进行测绘，确定基本参数。这些基本参数可以通过游标卡尺、公法线千分尺测量得到的数据，再根据渐开线直齿圆柱齿轮几何尺寸的公式计算出来。

　　实验目的

　　1、掌握用游标卡尺测定渐开线齿轮几何参数的基本技能;

　　2、通过测量和计算，熟练掌握齿轮几何尺寸的计算方法，明确齿轮各几何尺寸间的关系，加深对渐开线的性质的理解和认识;

　　3、掌握渐开线标准直齿圆柱齿轮与变位齿轮的判别方法;

　　4、熟练掌握基本测量工具的使用方法。

　　主要参数

　　1、齿轮参数：模数m=5，齿数Z=12(2件)，18(2件)，25(2件)，30,31.变位系统：X=+0.35-0.6，可组成标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动);

　　2、齿轮材料：铝合金;

　　3、加工精度8-8-7GK和8-8-7EJ;

　　4、外形尺寸：500mm*250mm*100mm。

　　基本配置

　　1、精铝加工齿轮8个;

　　2、游标卡尺1把(0-150mm);

　　3、齿厚游标卡尺1把(M1-26);

　　4、铝合金实验箱1个;

　　5、实验指导书1册。
