一、齿轮范成原理和方法范成法是利用一对齿轮互相啮合时其共轭齿廓互为包络线的原理来加工轮齿的。加工时其中一轮为刀具，另一轮为轮坯，它们保持固定的角速比传动，完全和一对真正的齿轮互相啮合传动一样，同时刀具
一、齿轮范成原理和方法

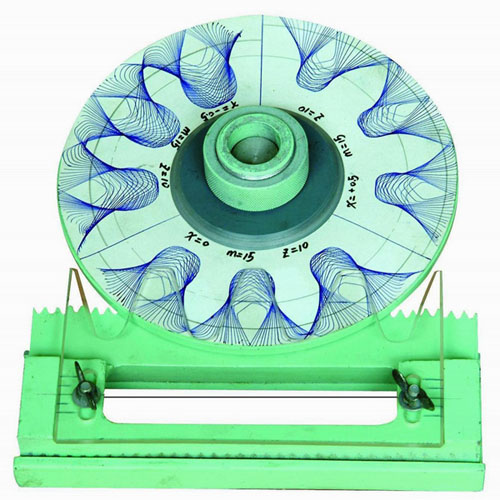

范 成法是利用一对齿轮互相啮合时其共轭齿廓互为包络线的原理来加工轮齿的。加工时其中一轮为刀具，另一轮为轮坯，它们保持固定的角速比传动，完全和一对真正 的齿轮互相啮合传动一样，同时刀具沿轮坯的齿宽方向作切削运动，这样制得的齿轮的齿廓就是刀具刀刃在各个位置的包络线。若用渐开线作为刀具齿廓，则其包络线亦为渐开线。由于在实际加工时，看不到刀刃在各个位置形成包络线的过程，故通过齿轮范成仪来实现轮坯与刀具间的传动过程，并用铅笔将刀具刀刃的各个位置 记录在绘图纸上，这样就清楚地观察到齿廓范成的过程。
二、使用本范成仪做实验有以下优点：
1、掌握用范成法制造渐开线齿轮的基本原理，观察齿廓形成过程。用该范成仪加工齿轮，渐开线齿轮齿廓的加工过程理解直观、具体、简便。
2、进一步掌握渐开线齿轮的几何计算。
3、对“模数”这个词，可产生大小、形状等具体概念。
4、对齿轮产生根切的原因及避免根切的方法有真实的理解。
5、对齿轮根切后的齿形有直观的认识。
6、对齿轮变位方法和计算有明确的理解。
7、分析比较标准齿轮和变位齿轮的异同点。
8、掌握用游标卡尺测定变位齿轮参数的方法。井熟悉变位齿轮上各个参数之间的关系。
9、可提高学员对齿轮研究的兴趣。
三、产品型号
本公司生产的齿轮范成仪共有四个型号分别是：
HC-CF-A型 齿轮范成仪
配有两把齿条形插齿刀 m=8 m=20各一把;
产品尺寸：330*310*110
HC-CF-B型 齿轮范成仪
配有一把齿条形插齿刀 m=20;
产品尺寸：330*310*110
HC-CF-C型 齿轮范成仪
配有一把齿条形插齿刀 m=15;
产品尺寸：280*230*110
HC-CF-D型 齿轮范成仪
配有一把齿条形插齿刀 m=10;
产品尺寸：170*180*110
特别说明：
海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。
产品图片仅供参考，请以销售实物为准。
产品内容如有变动，恕不另行通知
