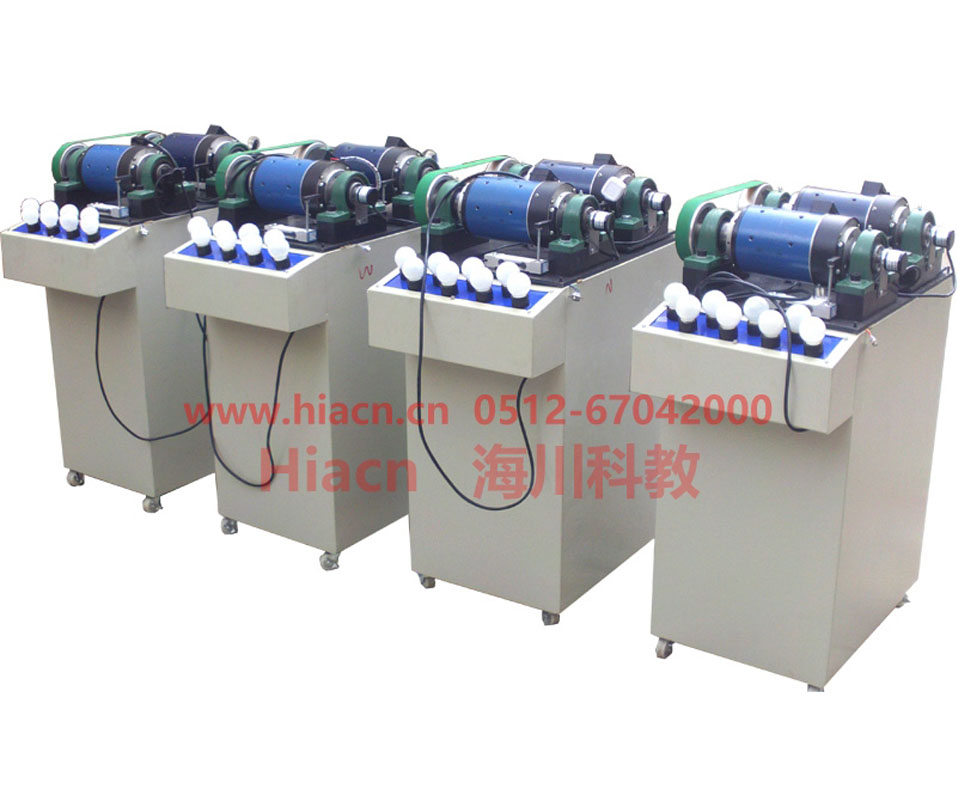

智能型带传动实验台

　　DCB智能型带传动实验台是在A型设备的基础上增加了部分传感器和数据采集系统，经过计算机测试分析软件和采集系统可进行皮带滑差率和传动效率的测定，并可自动绘制滑差曲线和效率曲线，具有友好的人机界面。该设备可用来观察皮带传动的结构，测试皮带传动的弹性滑动、曲线、圆周力和张紧力等实验。

　　一、技术参数

　　1. 输入电源电压： AC220V± 10% 50HZ;

　　2. 控制电压：安全控制电压——DC24V，4.5A，带自动短路保护功能;

　　3. 使用环境：温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m(防尘防潮);

　　4. 电机功率：355W*2;

　　5. 带轮直径：D1=D2=100mm(平带、V带、同步带,带体采用复合材料);

　　6. 包 角：a1=a2=1800;

　　7. 测力矩传感器量程：5KG 精度：0.02% ;

　　8. 单片机型号：mage128、48 ;

　　9. 光栅角度位移传感器量程：60栅/转;

　　10. 电机调速范围：0-1200rpm;

　　11. 产品尺寸： 750mm*460mm*685mm;

　　12. 净 重：约为56kg 。

　　二、主要特点

　　1. 可更换不同直径的平皮带轮和三角带轮，做不同带传动的实验;

　　2. 通过数码显示面板读数或计算机测试分析软件进行皮带滑差率和传动效率的测定;

　　3. 采用发电机员载方式，配9只灯泡作为外加负载;

　　4. 张力采用定距方案和定力张两种形式;

　　5. 转速及转矩检测分别使用光电传感器和测力传感器检测，参数送检测系统检测并显示;

　　6. 数据显示采用液晶显示屏，可同时显示N1、N2、M1、M2的适时值;

　　7. 配有专用软件，可自动晃示参数和曲线，检测系统通过VSB接口与PC机数据通讯。

　　三、实验内容

　　1. 观测带传动的弹性滑动和打滑了解负载和预紧张力之间的关系，以及对功率输出的影响;

　　2. 平皮带和三角带滑差率和皮带传动效率的测定，通过计算机测试分析软件测试并绘制滑差曲线和效率曲线;

　　3. 测定在一定的预紧张力情况下弹性滑差率与负载和传动效率之间的关系。绘制在一定的有效张力情况下带传动滑动曲线和效率曲线;

　　4. 通过数码显示面板读数进行平皮带和三角带滑差率和皮带传动效率的测定，绘制滑差曲线和效率曲线;

　　5. 了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线;

　　6. 掌握转速、扭矩、转速差及带传动效率的测量方法。
