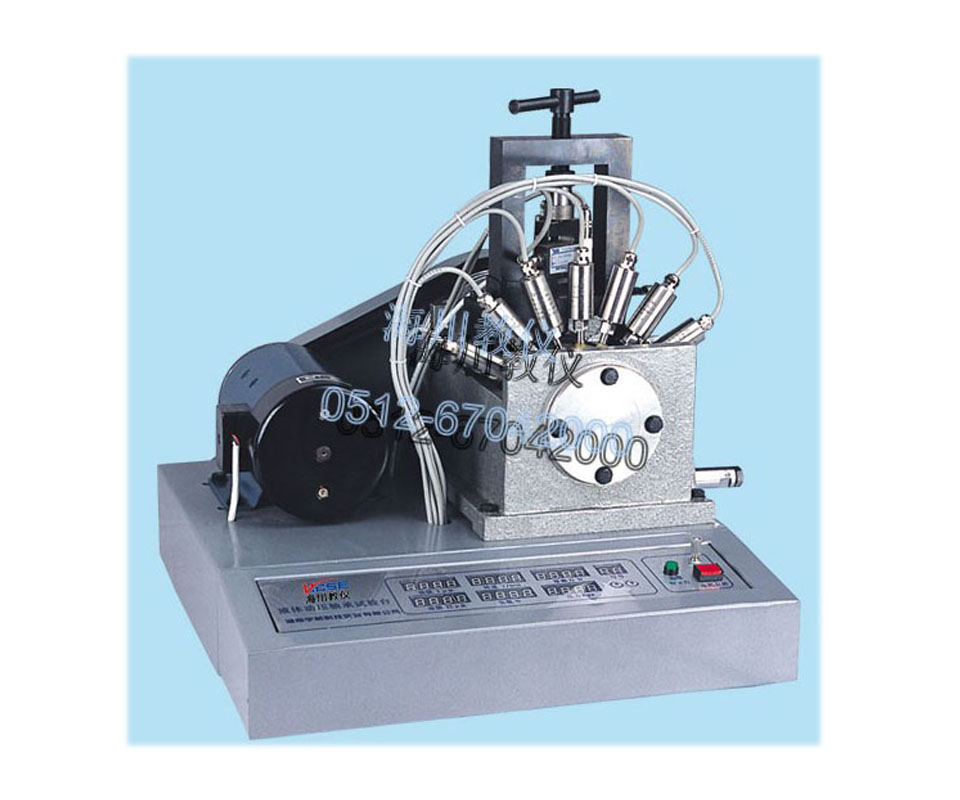

智能型液体滑动轴承实验台

　　HC-YZB智能型液体滑动轴承实验台是在HC-YZA型的升级型号，该设备在原YZA型 设备的基础上增加了部分传感器和数据采集系统，可以实时对油膜压力和分布情况等数据进行采集和分析，并可进行曲线的自动绘制，具有友好的人机界面。利用该 设备可以对滑动轴承的结构进行了解和观测，也可以对其径向油膜压力分布和轴向油膜压力分布进行测量，也可进行油膜厚度测定及了解其摩擦特征曲线等相关实 验，是针对机械设计类专业滑动轴承课程而设计的一款较为实用的实验设备。

　　二、主要特点：

　　实现了全自动检测, 性能参数变化曲线的自动绘制

　　利用计算机和传感器进行数据采集，并经过人机界面进行实时处理分析;

　　可同时进行径向和轴向油膜压力分布、最小油膜厚度及其摩擦特征曲线的测试分析实验，实现滑动轴承的综合性实验;

　　采用力及转速传感器，测量轴承工作载荷及主轴转速;

　　采用弹性加载系统，能有效减小加载力的波动，使机械运行平稳，测试数据稳定;

　　使用压力表测量轴承径向及轴向压力分布值，观察滑动轴承的动压油膜形成过程与现象;

　　使用摩擦力传感器进行实时采样并显示轴承摩擦力矩值;

　　采用双测点定位测量法测定最小油膜厚度及位置。

　　实验台工作载荷、摩擦力矩及主轴转速传感器信号接入实验台所配的测试仪，由单片微机控制实时采样、分析、并显示;

　　配有功能较强的测试分析软件，该软件具有实验数据自动采集、测试分析，理论仿真，保存数据及提交实验报告等功能，并可自动绘制出液体动压轴承径向油膜压力分布曲线与承载量及摩擦特性曲线，可进行实验仿真分析及其他重要参数测定，如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。

　　特别说明：

　　海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。

　　产品图片仅供参考，请以销售实物为准。

　　产品内容如有变动，恕不另行通知

　　输入电源电压： AC220V± 10% 50HZ;

　　控制电压：安全控制电压——DC24V，4.5A，带自动短路保护功能;

　　使用环境：温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m(防尘防潮);

　　电机功率：<=365W;

　　压力表精度：0-1Mpa;

　　加载传感器量程：0～1000N 精度：0.05%;

　　摩擦力传感器量程：0～62N 精度：0.05%;

　　油膜压力传感器量程：0～1MPa 精度：0.3%

　　测力杆测力点与轴承中心距：i=122mm

　　实验轴瓦：内直径d=68 有效长度B=172;

　　主轴调速范围：0-520rpm;

　　产品尺寸：长×宽×高=625mm*570mm*565mm;

　　净 重：约为78kg 。

　　液体动压轴承摩擦特征曲线的测定，了解摩擦系统、转速等数据的测量方法;通过抄录测试仪及压力表所显示实验数据。

　　测定和绘制出滑动轴承径向油膜压力分布曲线与承载量曲线及摩擦特性曲线。了解径向滑动轴承的摩擦系数f的测量方法和摩擦特性曲线的绘制方法。

　　观察径向滑动轴承液体动压润滑的形成过程和摩擦状态，观察径向滑动轴承轴向油膜压力分布情况，观察载荷和转速改变时油膜压力
