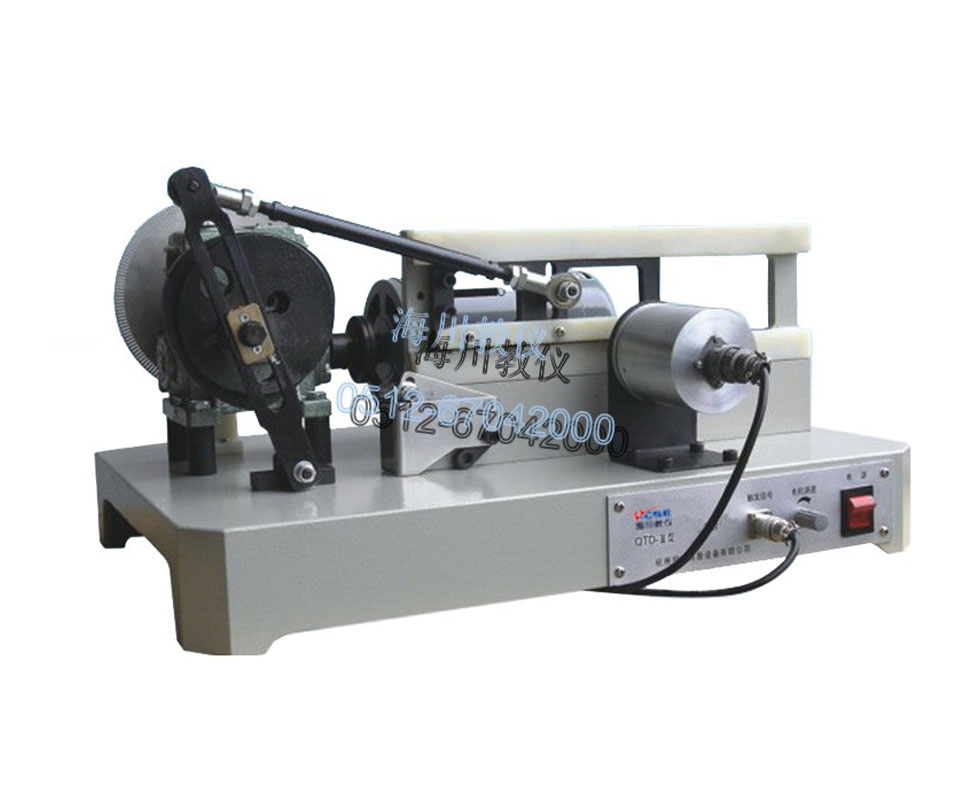

该实验台是根据各类本科大专院校，机械原理专业，曲柄、滑块、导杆、凸轮相关课程的教学需要，而设计的一款综合性教学实验设备。该设备通过学生对部分器件的拆卸更换，即可组成4种典型的机构传动系统，分别是曲柄滑
该实验台是根据各类本科大专院校，机械原理专业，曲柄、滑块、导杆、凸轮相关课程的教学需要，而设计的一款综合性教学实验设备。该设备通过学生对部分器件的拆卸更换，即可组成4种典型的机构传动系统，分别是曲柄滑块机构、曲柄导杆机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构，通过相关实验内容的设计和操作，可使学生加深对曲柄滑块、导杆、凸轮的结构原理认识，掌握平面机构的设计和综合应用分析能力。
二、主要特点
1、可进行4种典型的机构传动系统的拼装。
2、比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。
3、可对各种运动规律(8种)的直动从动杆凸轮机构的运动进行比较。
4、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。
5、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
6、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
7、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
特别说明：
海川会尽力为您提供标准、全面的信息，但信息中的数据和参数可能随时会更新调整。
产品图片仅供参考，请以销售实物为准。
产品内容如有变动，恕不另行通知
