透明数控教学车床

一、概述HC-TCCK30型透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的广数980TB2车床用数控系统。同时，其外形美观大方，主轴箱盖及防护体均采

　　一、概述

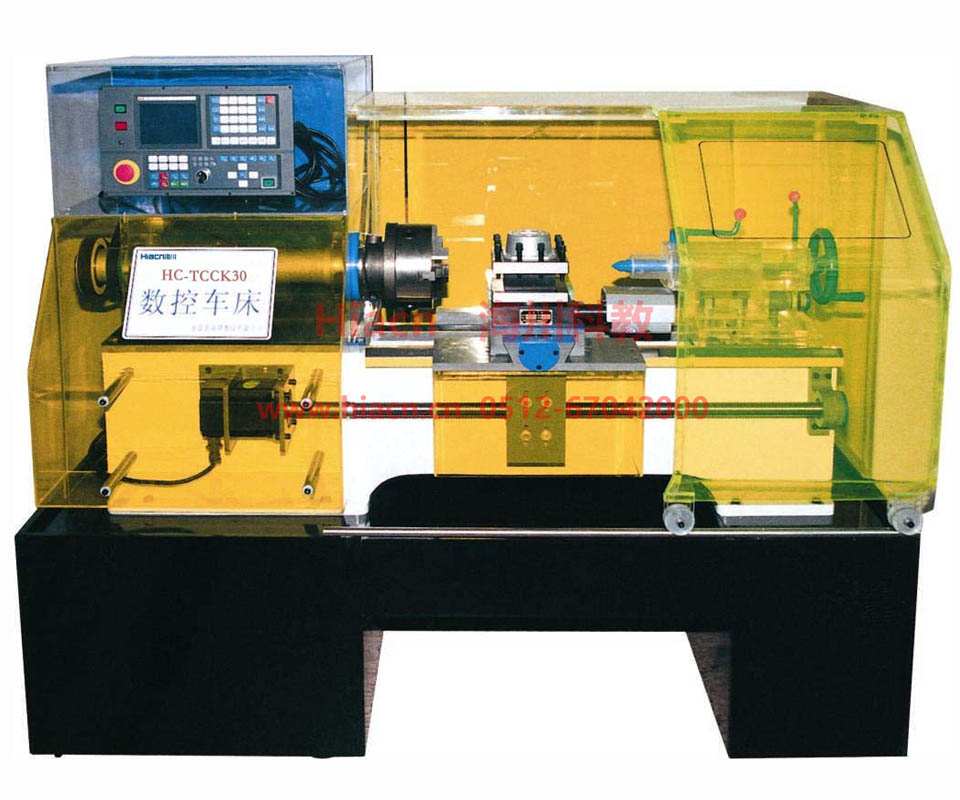

　　HC-TCCK30型透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的广数980TB2车床用数控系统。同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ30mm的尼龙或PVC材料,通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻机等工作。

　　二、特点

　　1. 稳定可靠的980TB2专用车床数控系统;

　　2. 全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求;

　　3. 纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大;

　　4. 采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定;

　　5. 操作方便舒适，符合现代人机工程学的优化思想;

　　6. 车削PVC材料时，采用空气(风)冷却，保持工作环境清洁，无工业污染;

　　7. 外型美观大方，彰显实验场所品质。

　　三、用途

　　1. 相关专业科研院所对现代加工(数控及CAD/CAM)技术研究的实践验证;

　　2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验;

　　3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训;

　　4. 开展数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM等专业课程专项培训。

　　四、数控系统主要功能

　　2.系统采用硬件插补技术，快进速率可达12米/分;

　　3.具有程序记忆和预读功能，提前译码，使机床加工平滑流畅;

　　4.控制精度高，脉冲当量为1μ(0.001mm);

　　5.有串行RS232通讯接口功能，可与计算机联机通讯;

　　6.采用电子齿轮比，简化传动结构，提高机床工作精度。

　　7.系统具有软、硬件限位，保证工作安全;

　　8.采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。

　　五、车床主要技术参数

序号	设备名称	配置	技术参数	原产地
1	数控车床	床身	采用高强度的工程塑料	海川
		机床外形尺寸（长、宽、高）	约1800×980×1520mm
		床身上最大回转直径	Ø360mm
		最大工件长度	430mm
		主轴箱盖及防护罩	采用进口透明有机材料
		主轴	标准主轴
		主轴转速、无级变速	0—1500rpm
		主轴电机	变频控制无极调速功率1.5kw
		电动刀架	标准四工位	新毅机床配件厂
		三爪卡盘	ø160mm	新毅机床配件厂
		丝杠	滚珠丝杠	启东丝杆有限公司
		丝杠运行	混合步进电机驱动	常华电机有限公司
		运行方式	三轴运行二轴联动
		数控编程系统	980TD2车床用数控系统	广州数控

　　附件工具清单

序号	名称	规格	单位	数量
1	车刀	60^o90^o 45^o
2	继电器	24V4组	个	2
3	保险丝		个	2
4	螺丝刀	一字、十字	把	各1
5	尖嘴钳		把	1
6	内六角	ø6、ø8	把	各1
7	塑料棒		GK	若干
8	卡盘板手		把	1
9	刀架扳手		把	1
10	系统说明书		本	1
11	连接线		米	10
