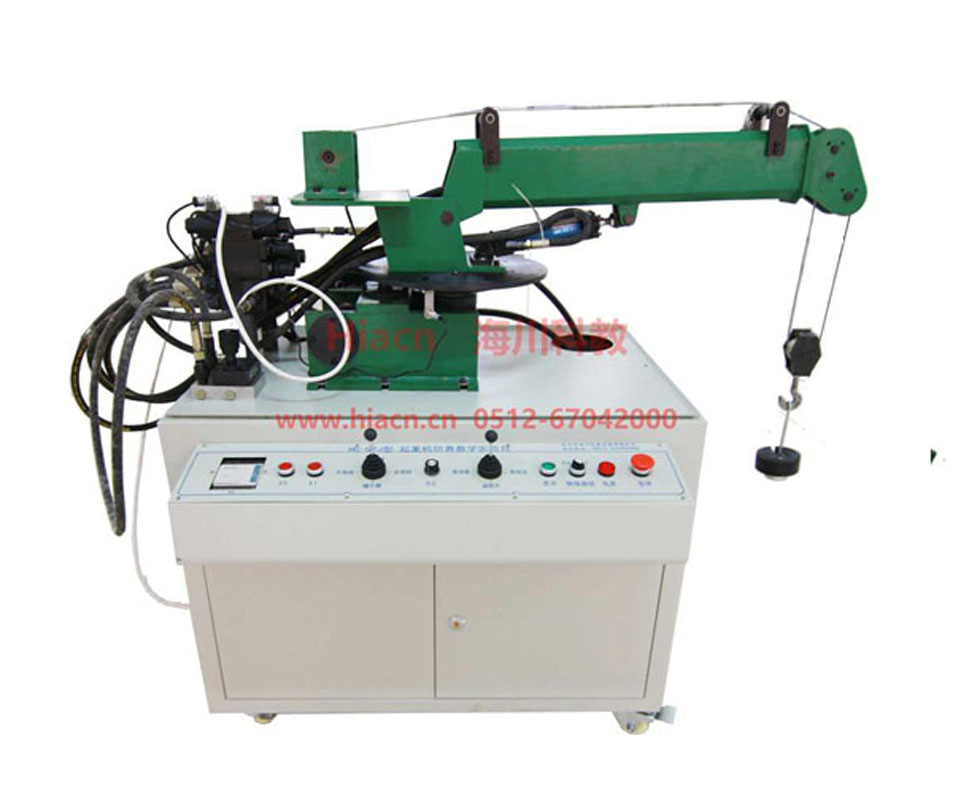

起重机是以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。它适用于大型施工工程，如建筑工地、施工筑路、水利工程、国防工事、修建路堑
起重机是以起重设备工作装置和操纵机构组成的自行起重机械，是工程机械中用途很广泛的一个机种。它适用于大型施工工程，如建筑工地、施工筑路、水利工程、国防工事、修建路堑等工程中起运、提升等作业。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压起重机械演示控制实验。
3、可编程序控制器(PLC)电气控制实验：机-电-液一体控制实验。
二、实验内容
1、起重机械演示控制实验
回转 " 升缩 " 变幅 " 起升
2、可编程序控制器(PLC)电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作，台式结构，控制推操作于一体。
2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、起重机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、起重机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
电机型号：M3P4H523 功率：2.2KW 转速：1420r/min
油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：1550×680×1800mm
五、液压实验台的具体配置
| 序号 | 名称 | 规格型号 | 数量 | 厂 家 | 备 注 |
|---|---|---|---|---|---|
| 液压站 | |||||
| 1 | 电机 | M3P4H523 | 1 | 科胜 | |
| 2 | 变量叶片泵 | VAI-15F-A3 | 1 | 朝田液压 | |
| 3 | 油箱 | 40L | 1 | 海川科教 | |
| 4 | 油位指示计 | YWZ-150 | 1 | 浙江东瓯 | |
| 5 | 回油滤油器 | WU-160×100J | 1 | 浙江金洋 | |
| 6 | 空气滤清器 | EF-25 | 1 | 浙江金洋 | |
| 7 | 液压油 | 32# | 1 | 海川科教 | |
| 8 | 油路板集成块 | 1 | 海川科教 | ||
| 液压控制元件 | |||||
| 9 | 油缸 | M0B30/16/150LB | 2 | 上海正控 | |
| 11 | 三位四通电磁换向阀 | D5-02-3C2 | 3 | 朝田液压 | |
| 12 | 三位四通手动换向阀 | DMG-02-3C2-O | 2 | 朝田液压 | |
| 13 | 叠加式溢流阀 | MBP-02 | 1 | 朝田液压 | |
| 14 | 叠加式节流阀 | MTP-02 | 1 | 朝田液压 | |
| 15 | 叠加式单向节流阀 | MSA-02-X | 2 | 朝田液压 | |
| 16 | 叠加式单向节流阀 | MSB-02-X | 2 | 朝田液压 | |
| 扩展机械模块1（起重机械） | |||||
| 17 | 直流电机 | 70ZYT01/PX216 24V 50W | 1 | 博山微电机厂 | |
| 18 | 伸缩臂 | 1 | 海川科教 | ||
| 19 | 起吊机构 | 1 | 海川科教 | ||
| 20 | 转动臂 | 1 | 海川科教 | ||
| 测控元器件 | |||||
| 21 | PLC | FX1S-20MR | 1 | 三菱 | |
| 22 | PLC通讯电缆 | 1 | 三菱 | ||
| 26 | 接近开关 | LJ12A3-4-Z/BX | 2 | 长丰电子 | |
| 27 | 中间继电器 | HH54P | 9 | 前进电器 | DC24V |
| 28 | 接触器 | CJ20-25 | 3 | 德力西 | 20A 220V |
| 29 | 三相漏电保护开关 | DZ47LE | 1 | 德力西 | C20 |
| 30 | 塑料外壳式断路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
| 31 | 单极断路器 | DZ47-63 | 2 | 德力西 | C6 1P |
| 32 | 单极断路器 | DZ47-63 | 2 | 德力西 | C3 1P |
| 33 | 紧停按钮 | LAY50-11Z | 1 | 上海双科 | |
| 34 | 自锁带灯按钮 | LAY50-11DT/24 | 12 | 上海双科 | |
| 35 | 两档旋钮 | LAY50-11X2 | 2 | 上海双科 | |
| 36 | 信号灯 | NXD-211 | 21 | 上海双科 | 24V |
| 37 | 开关电源 | HS-150-24 | 1 | 上海明纬 | |
| 38 | 普通按钮 | CAY50-11 | 9 | 上海双科 | |
| 39 | 快速插头插座 | XS12K2P | 18 | 锦连电器 | 二芯 |
| 40 | 二极管 | ZN4007 | 6 | MIC | 200V |
| 41 | 电器控制模块 | 1 | 海川科教 | ||
| 软件与文档资料 | |||||
| 42 | PLC编程软件 | 1 | 三菱 | ||
| 43 | PLC编程手册 | 1 | 三菱 | ||
| 45 | 实验指导书 | 1 | 海川科教 | ||
| 46 | 装箱单 | 1 | 海川科教 | ||
| 辅助元件 | |||||
| 47 | 三通接头 | M16×1.5 | 6 | 海川科教 | |
| 48 | 三通接头 | M14×1.5 | 6 | 海川科教 | |
| 49 | 耐压胶管 | 6 | 上海 | ||
| 50 | 防震压力表 | YTN60 （0-10MPa 2.5级） | 3 | 红旗 | |
| 51 | 液压阀过渡集成块 | 2 | 海川科教 | 铝合金和PVC组合模块 | |
| 配套工具 | |||||
| 52 | 活动扳手 | 10，， | 1 | 上海 | |
| 53 | 活动扳手 | 12，， | 1 | 上海 | |
| 54 | 内六角扳手 | 1 | 上海 | ||
| 55 | 开口扳手 | 5-6 | 1 | 上海 | |
| 56 | 开口扳手 | 8-10 | 1 | 上海 | |
| 57 | 开口扳手 | 12-14 | 1 | 上海 | |
| 58 | 开口扳手 | 17-19 | 1 | 上海 | |
| 59 | 螺丝刀（一字、十字） | 6，， | 各1 | 上海 | |
| 60 | 螺丝刀（一字、十字） | 2，， | 各1 | 上海 | |
| 61 | 螺塞 | M10×1 | 10 | 上海 | |
| 62 | 尖嘴钳 | 1 | 上海 | ||
| 63 | 工具盒 | 1 | 上海 | ||
| 64 | 防尘罩 | 1 | 海川科教 | ||
| 易损件 | |||||
| 65 | 组合垫 | φ10 | 10 | 宁波 | |
| 66 | O型圈 | 20 | 宁波 | ||
| 67 | O型圈 | 10 | 宁波 | ||
| 68 | O型圈 | 10 | 宁波 | ||
| 69 | 堵丝 | 1/8 | 5 | 苏州 | |
| 70 | 生料带 | 1 | 苏州 | ||
| 71 | 自锁按扭 | 2 | 上海双科 | ||
| 72 | 信号灯 | φ10 | 2 | 上海双科 | 24V |
| 73 | 按钮开关 | LAY50-11DT | 2 | 上海双科 | 24V |
| 74 | 压力表 | Y60-2.5MPa | 1 | 红旗仪表 | |
| 实验操作台 | |||||
| 75 | 起重机械 | 1550*650*1800mm | 1 | 海川科教 | |
