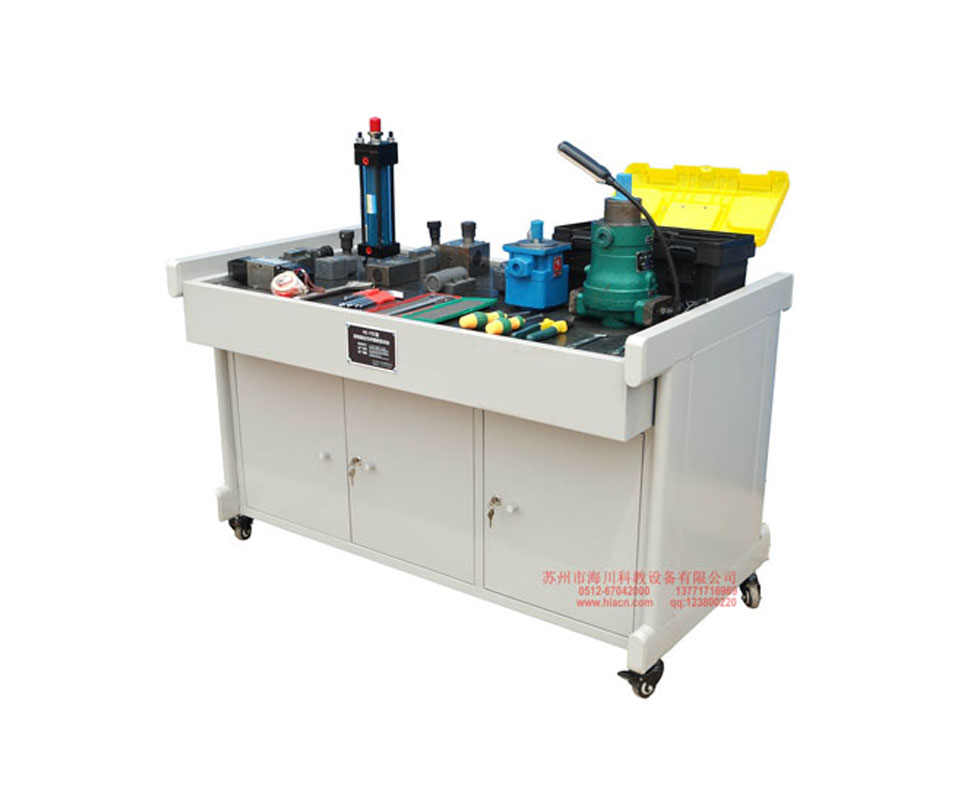

实物液压拆装实训台

概述液压元件是液压系统的重要组成部分,本实训台配有各种典型的液压泵、液压阀和液压缸等液压元件及拆装工具,通过对各类液压元件的拆装实训,能观察了解各类液压元件组成部

  概述
  液压元件是液压系统的重要组成部分,本实训台配有各种典型的液压泵、液压阀和液压缸等液压元件及拆装工具,通过对各类液压元件的拆装实训,能观察了解各类液压元件组成部分在液压元件中的作用,不但能加深学生对液压元件结构及工作原理的了解,还可以让学生对液压元件的加工及装配工艺有一定的认识。该设备适合各类职业院校开设有《液压传动》、《液压与气压传动》等专业课程的实验实训设备需要。
  一、产品特点
  (1)全钢结构,喷塑防锈处理,立式设计,外观结构牢固大方;
  (2)操作平台采用U型设计,台面具有缓冲、防滑、耐磨、降噪等特点;
  (3)各类液压元件配置齐全,全部采用工业器件,可以方便的进行拆卸装配。
  二、主要参数
  (1)外型尺寸: 实训桌(长&times;宽&times;高):1210mm&times;620mm&times;1250mm
  (2)重 量:<100Kg
  三、主要组成
  (1)实验台
  实验台全钢结构,主要部件厚度不低于1.0mm,亚银喷塑工艺,防锈处理;工作台面铺有橡胶软垫,可以固定元件不易滑动,工作台上设零件盒,可以放置拆装零部件,防止丢失。
  (2)拆装元件
  各类典型的液压泵、液压阀、液压缸等液压元件及执行机构,均采用工业标准设计,符合工业现场环境。
  (3)拆装工具:内六角扳手(圆头、T型、加长型)、游标卡尺、钢尺、扳手、螺丝刀、老虎钳等必要的拆装及测量用具。
  (4)配套液压阀、泵铝合金展示板:1、双作用单活塞杆式液压缸的安装方法;2、外啮合齿轮泵的工作原理;3、双作用式叶片泵工作原理;4、 液体在管路内速度分布和粘性示意图;5、 液压传动原理;6、典型电液换向阀的结构和工作原理;7、齿轮泵的结构和工作原理;8、齿轮泵径向力分布图和平衡;9、节流阀的应用;10、流经环状间隙流量的计算简图;11、同步阀的结构及工作原理;12、先导式溢流阀的结构和工作原理; 规格尺寸:600*800mm;材质:1、展板中层为户外级PVC材质、里层为复合材料撑板、外层为PMMA80N高透亮亚克力板;2、装裱式样:外框采用哑光铝合金装裱,四边打孔固定安装。(招标现场需提供样品)
  (5)、液压阀泵元件仿真资源,各不相同,不得有重叠内容。不少于80种(需具有动态、3D爆炸等特点);
  四、实训内容
  实训一 液压泵类的拆装
  1、柱塞泵
  2、叶片泵
  3、齿轮泵
  实训二、方向控制阀的拆装实训
  1、电磁换向阀
  2、电液动换向阀
  实训三、压力控制阀的拆装实训
  1、先导溢流阀
  2、先导减压阀
  3、顺序阀
  实训四、流量控制阀的拆装实训
  1、节流阀
  2、调速阀
  实训五、液压缸的拆装实训
  (招标现场提供以上实训项目的实验指导书,形式为爆炸分解图加文字描述)
  五、产品配置

序号名称型号数量备注
1.   液压拆装台HC-YZC1钢制、配有万向轮
2.   手动变量轴向柱塞泵SCY14&mdash;1B1可自由拆装
3.   双作用叶片泵YB1-251可自由拆装
4.   (外啮合)液压齿轮泵CB-B1可自由拆装
5.   三位四通电磁换向阀34D1可自由拆装
6.   板式单向阀I-63B1可自由拆装
7.   液控单向阀IY-25B1可自由拆装
8.   先导式溢流阀Y-25B1可自由拆装
9.   先导式减压阀J-10B1可自由拆装
10.  直动式顺序阀X-B25B1可自由拆装
11.  节流阀L-25B1可自由拆装
12.  调速阀Q-25B1可自由拆装
13.  单杆活塞液压缸  1杆径与活塞比12
14.  300mm钢尺  1精度0.02
15.  内六角扳手  1圆头、T型、加长型
16.  活动扳手  110
17.  呆口扳手  18-1012-14
18.  游标卡尺0-150mm1(精度0.02mm
19.  螺丝刀  1一字、十字
20.  老虎钳  1
21.  工作灯  1活动式
22.  零件盒  3塑料
23.  电子液压元件库仿真套件1海川
24.  全套液压元件拆装实训指导书  1纸质
25.  工具箱  1(可存放以上工具)
