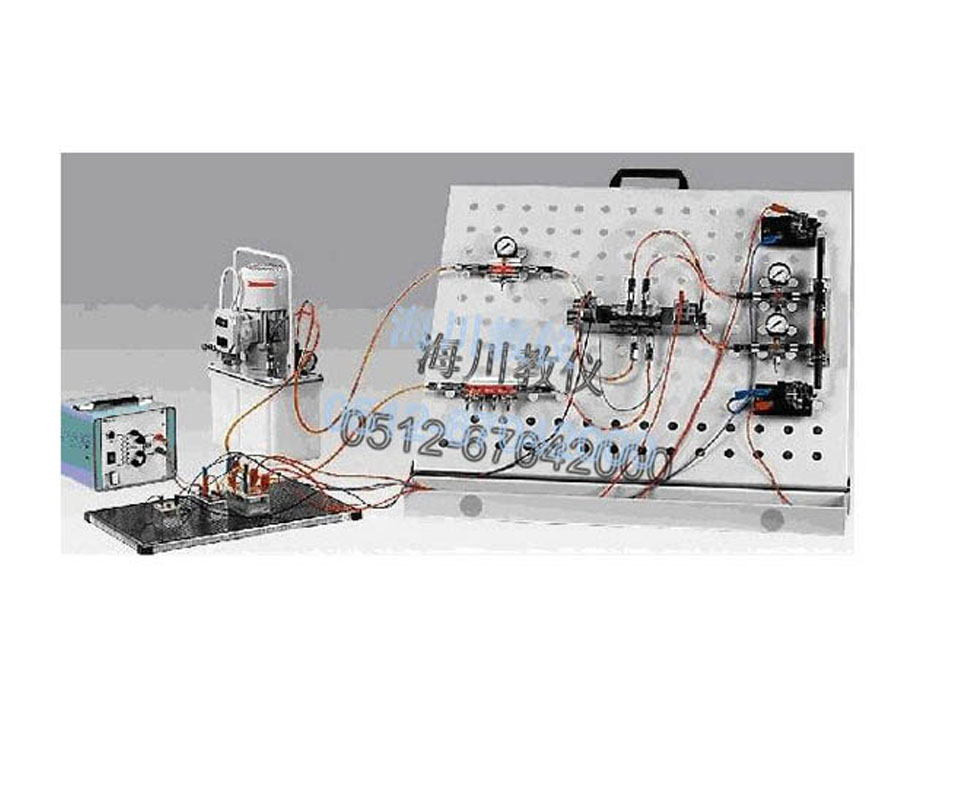

便携式液压传动基础实训箱

教师可方便的将设备带入课堂进行现场演示教学和实物讲解。实训箱分为透明液压和工业液压元件两种。一、产品特点：1、该设备由油源泵站、电气控制箱、实训平台几部分组成;

　　教师可方便的将设备带入课堂进行现场演示教学和实物讲解。实训箱分为透明液压和工业液压元件两种。
　　一、产品特点：
　　1、该设备由油源泵站、电气控制箱、实训平台几部分组成;
　　2、油路连接采用闭锁式连接方式，稳定可靠无泄露现象;
　　3、液压油为红色液压油源，便于观察液压元件和油路的工作运行;
　　4、实验系统轻便方便携带和移动;
　　5、可进行液压传动演示、液压基本回路实验等实训实验，适合职业院校“液压传动”、“液压与气压传动”等课程的实训教学。
　　6、文化墙建设：(不得采用布质材料制作)展示内容要与本设备教学内容相关联，以彩色高清图和虚拟三维剖视图及文字介绍体现展示内容，展示内容必需包括轴向间隙补偿装置示意图、浮动轴套式的间隙补偿原理图、浮动侧板式的间隙补偿原理图、挠性侧板式的间隙补偿原理图、双作用单活塞缸式液压缸的安装方法、缸体固定、活塞缸固定、齿轮泵的工作原理、齿轮泵的困油现象、闭死容积示意图、闭死容积最小时、闭死容积最大时、齿轮泵的困油卸荷槽、对称双矩形卸荷槽、不对称双矩形卸荷槽、压差和剪切流动泄露流量的计算简图等，尺寸不得小于0.6*0.8M，应以有机透明背板加外表面透光(亚克力板等)覆盖形式进行装裱，整体挺括，外表美观大方，展示内容需包括类型、简图、工作特点、原理图等内容。
　　二、主要参数：
　　1、实训屏：约600mm×285mm×705mm;
　　2、泵站约390mm×250mm×350mm;
　　3、实训箱约415mm×295mm×170mm;
　　4、额定压力1.0MPa，额定流量 4L/min;
　　5、额定电压 AC220V;
　　6、额定功率200W;
　　7、额定转速1400r/min。
　　三、实验功能：
　　1、液压传动演示
　　2、液压基本回路实验
　　a溢流阀调压回路 e自动控制换向回路
　　b换向阀中位卸荷回路 f节流阀节流调速回路
　　c减压回路 g容积节流调速回路
　　d手动控制换向回路
　　3、电子液压仿真回路实验(三十余种)
　　4、电子液压元件结构原理认知实验。
　　四、主要配置：

序号	名称	规格型号	数量	备注
1.	实训平台	方便液压元件的固定与连接，方便携带和移动。	1套	苏州海川自制
2.	油箱	18L透明材质制作	1件	苏州海川自制
3.	空气滤清器	活动网口径φ32，通过流量大于20L/min	1只	过滤精度300目
4.	滤油器	MF-03 过滤精度200目	2只	台湾油升
5.	油温油面计	镀铭铁质外壳	1只	台湾油升
6.	液压油	红油	15L	苏州海川
7.	油桶	20L	1只	苏州海川
8.	交流调速电机	工作电压：220V	1只	中国福建
9.	齿轮油泵	额定排量≥６ml/rev 额定压力≥2.5MPa	1只	中国华能
10.	调速器	90-1400r/min	1个	中国福建
11.	双作用单出杆油缸	透明液压元件	1个	苏州海川自制
12.	三位四通电磁换向阀（H）	透明液压元件	1个	苏州海川自制
13.	单向阀	透明液压元件	1只	苏州海川自制
14.	直动式溢流阀	透明液压元件	1个	苏州海川自制
15.	先导式减压阀	透明液压元件	1个	苏州海川自制
16.	节流阀	透明液压元件	1个	苏州海川自制
17.	压力表座	透明液压元件	2个	苏州海川自制
18.	耐震压力表	硅油耐震	2个	苏州海川自制
19.	闭锁式液压公接头	进口密封等级	1套	苏州海川自制
20.	闭锁式液压母接头	进口密封等级	1套	苏州海川自制
21.	透明油管	韩国进口耐压油管	1套	苏州海川自制
22.	接近开关	沪光	2只	苏州海川自制
23.	秒表	测量用	1个	上海
24.	电气控制箱	电源开关、继电器组等	1套	苏州海川自制
25.	导线	黑色	5根	康尼
26.	电子液压仿真软件	festo3.6中文版	1张	拷贝版
27.	垫片	密封件	5只	油控
28.	密封圈	接头用	5只	油控
29.	实验指导书	纸质	1册	苏州海川自制
30.	文化墙展示板	铝合金边框	1套	苏州海川自制
